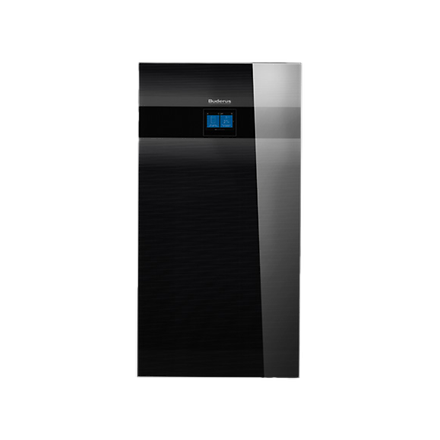

Logatherm WSW196i

Die Sole-Wasser-Wärmepumpe wird durch den Inverter geregelt und gewinnt effizient Wärme aus dem Erdreich. Der Einsatzbereich liegt bei Ein- und Zweifamilienhäusern im Neubausektor oder im Gebäudebestand.

  • Inverter geregelte Wärmepumpe

  • Leistungsbereich zwischen 2 und 16 kW

  • Systembedieneinheit Logamatic BC400 mit Touchscreen

  • Energiekosten
    Die Leistung der Wärmepumpe wird durch die drehzahlgeregelte Inverter-Technologie jederzeit an den Bedarf im Heizsystem angepasst und arbeitet somit besonders wirtschaftlich. Bei den Vorlauftemperaturen 35°C und 55°C arbeiten die Logatherm WSW196i(T) Wärmepumpen mit einer A+++ Energieeffizienzklasse (6 kW mit A++).

  • Bedienkomfort
    Durch die kompakte Bauweise ist der Betrieb mit oder ohne Pufferspeicher möglich. Auf Wunsch können die Wärmepumpen mit integriertem Warmwasserspeicher 180l oder mit nebenstehenden Warmwasserspeichern betrieben werden. Mit der neuen, effizienten Systembedieneinheit Logamatic BC400 können die Wärmepumpen komfortabel geregelt werden. Durch die serienmäßige Internetanbindung kann das Gerät bequem über Smartphone oder Tablet bedient werden. Die Bedienung ist durch Klartextanzeige und zahlreiche grafisch unterstützte Menüs und Tourchscreendisplay besonders intuitiv gestaltet.

  • Umwelt
    Die Logatherm WSW196i(T) wandeln unerschöpfliche und natürliche Erdwärme in Wärme für Heizung und Warmwasser um. Sie können problemlos mit selbst produziertem Strom betrieben werden, da die Wärmepumpen bauseits für die Kombination mit einer Photovoltaikanlage vorbereitet sind. Die Logatherm WSW196i(T) erfüllen die Qualitätsanforderungen und Kriterien des europaweiten, herstellerunabhängigen Zertifizierungsstandards und tragen das Gütesiegel EHPA

  • Systemgestaltung

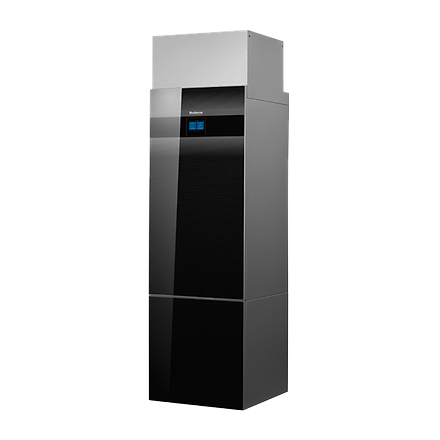

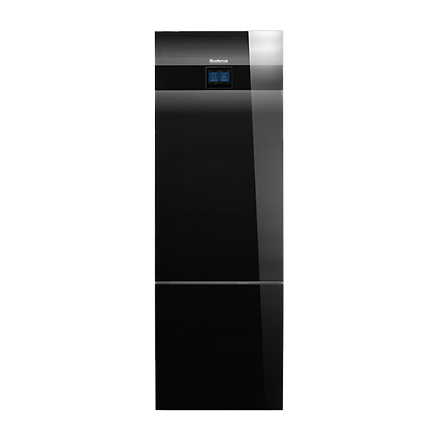

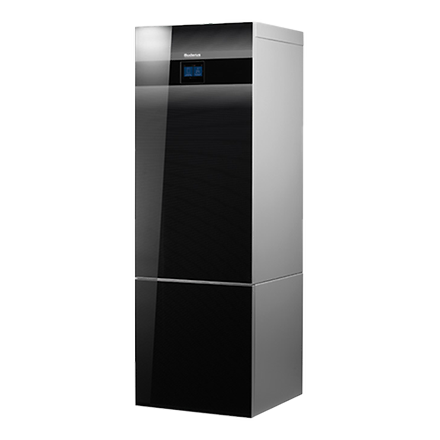

    Die Logatherm WSW196i(T) gibt es in vier Leistungsstufen zwischen 6 kW und 16 kW. Alle Leistungsstufen können mit integriertem Warmwasserspeicher 180l oder für nebenstehende Warmwassersysteme geordert werden. Die Towervariante ~T180 enthält einen Warmwasserspeicher mit einem Inhalt von 180l. Die Standard Varianten können mit den unterschiedlichsten Warmwasserspeicher verbunden werden. Zur Platzersparnis kann auf die standard Variante ein Heizungspufferspeicher mit einem Inhalt von 50l aufgesetzt werden. Alle Wärmepumpen sind bereits mit Sole- und Wärmeträgerpumpe, Umschaltventil und Heizstab ausgestattet. Bei allen Wärmepumpen kann der Kältekreis ausgebaut und separat transportiert werden und erleichtern somit die Installation. Die Logatherm WSW196i(T) eignen sich für Neubau wie für Modernisierung oder Erweiterung eines Heizsystems in einem Einfamilienhaus und sind für die Kombination mit einer Photovoltaikanlage zur Eigenstromversorgung vorbereitet.

Modell

WSW196i.2-6 T180

WSW196i.2-8 T180

WSW196i.2-12 T180

SCOP 1

3,87

3,99

4,17

Schallleistungspegel (nach EN 12102)

35 dB(A)

36 dB(A)

41 dB(A)

Höhe (ohne Rohre, mit Füßen)

1.780 mm

1.780 mm

1.780 mm

Gewicht (ohne Wasser im Warmwasserspeicher, mit Verkleidung)

223 kg

223 kg

246 kg

Gewicht (ohne Wasser mit Warmwasserspeicher, ohne Verkleidung)

195 kg

195 kg

218 kg

Gewicht Hydraulikeinheit mit Warmwasserspeicher (ohne Verkleidung)

97 kg

97 kg

97 kg

Gewicht Kältekreis

98 kg

98 kg

121 kg

Max. Schalldruckpegel

28 dB(A)

31 dB(A)

36 dB(A)

Nennleistung bei B0/W35°C

3,41 kW

3,41 kW

6,18 kW

maximale Leistung bei B0/W35°C

5,85 kW

7,61 kW

12,53 kW

Nenn-COP bei B0/W35°C

4,61

4,61

4,75

Maximale Kühlleistung bei B0/W35°C

-

5,76 kW

-

Nennstromverbrauch bei B0/W35°C

0,7 kW

0,7 kW

1,17 kW

Nenn-COP bei B0/W45°C

4,61

3,51

3,56

Nennleistung bei B0/W55°C

3,5 kW

3,5 kW

6,6 kW

Nenn-COP bei B0/W55°C

2,81

2,81

2,81

Maximale Kühlleistung bei B0/W55°C

-

4,17 kW

-

Nennwärmeleistung (P rated)

5,85 kW

7,61 kW

12,53 kW

Maximale Leistung, elektr. Zuheizer

9 kW

9 kW

9 kW

Energieklasse für Hochtemperaturheizung (+55°C), mittleres Klima

A++

A++

A+

Energieklasse für Niedertemperaturheizung (+35°C), mittleres Klima

A+++

A+++

A+++

Maximale Kälteleistung bei B0/W55°C

3,33 kW

3,33 kW

7,01 kW

Maximale Kälteleistung bei B0/W35°C

4,51 kW

4,17 kW

9,42 kW

Breite

600 mm

600 mm

600 mm

Tiefe

610 mm

610 mm

610 mm

Umwelttechnischer Hinweis

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Bauart des Kältekreises

Ja

Ja

Ja

Kältemitteltyp

R410A

R410A

R410A

Füllmenge des Kältemittels

1,35 kg

1,35 kg

2 kg

Treibhauspotential - GWP

2.088 kgCO2-eq

2.088 kgCO2-eq

2.088 kgCO2-eq

Kältemittel CO2-Äquivalent

2,82 toCO2-eq

2,82 toCO2-eq

4,18 toCO2-eq
