ETA eHACK 20 bis 240 kW

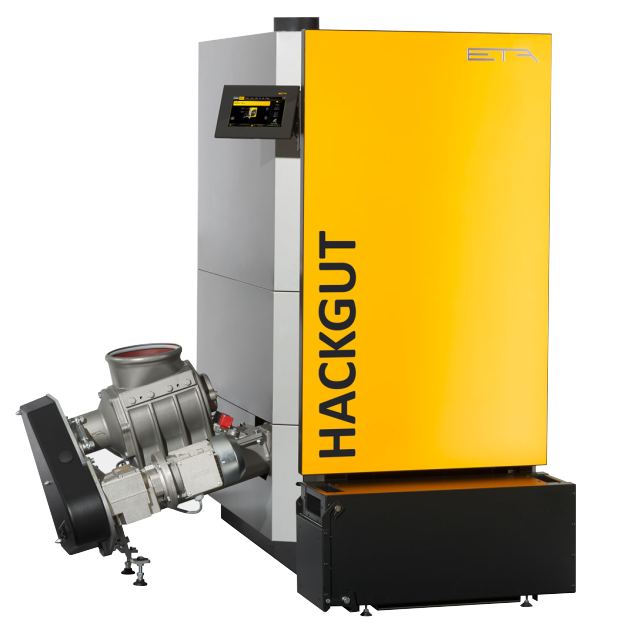

ETA eHACK Hackgutkessel 20 bis 240 kW
Vollautomatisch, platzsparend, äußerst günstig im Betrieb und extra-umweltfreundlich: Der eHack von ETA erfüllt schon heute die Ansprüche und Auflagen von morgen.
Mehrfamilienhäuser, Unternehmen, landwirtschaftliche Betriebe und Nahwärmenetze: Größere Gebäude lassen sich sehr effizient mit Hackgut heizen. Der ETA eHACK ist der optimale Heizkessel dafür. Er ist mit einer Heizleistung von 20 bis 240 kW erhältlich und mit Hackgut oder Pellets befeuerbar.

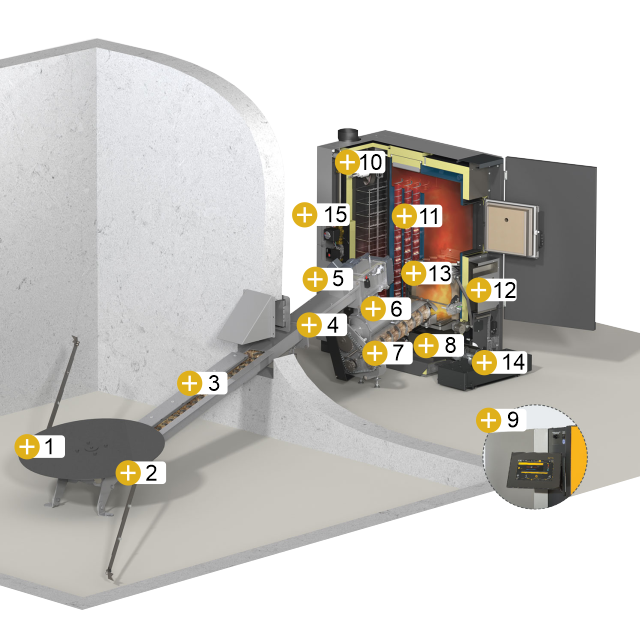

Ein perfektes System
Im ETA eHACK sind ausgeklügelte Systeme am Werk: Für höchste Effizienz, auch bei sehr unterschiedlichen Brennstoffqualitäten, sorgt die Lambdasonde in Verbindung mit der ETA Verbrennungsregelung. Dieses Team gewährleistet, dass dem jeweiligen Brennstoff stets die ideale Menge Sauerstoff zugeführt wird. Die von ETA entwickelte und patentierte Einkammer-Zellradschleuse ist der Garant für einen sicheren Betrieb. Sie verhindert zuverlässig, dass das Feuer aus der Brennkammer in das Brennstofflager übergreift. Zu lange Holzstücke schneidet sie einfach ab.
Sauber, sparsam, effizient
Schon bei der Beförderung der Hackschnitzel zum Kessel arbeitet das ETA-System extrem sparsam, denn das dafür eingesetzte Stirnradgetriebe braucht wesentlich weniger Strom als eine herkömmliche Transportschnecke. Wichtig für eine ideale Brennstoffausnutzung und damit geringe Heizkosten ist aber auch, dass das Kesselinnere, also die Brennkammer und der Wärmetauscher, regelmäßig von Staub und Asche befreit werden. Das ETA Entaschungssystem funktioniert vollautomatisch – und kann viel mehr als alle bisherigen auf dem Markt befindlichen Systeme: Es nimmt nämlich auch den Staub aus den Abgasen mit.
Mit Spannung gereinigt
Gerade bei Hackschnitzeln kann die Staubmenge in den Abgasen, je nachdem wie trocken das Holz war und wie viel Rinde verarbeitet wurde, sehr unterschiedlich sein. Um die tendenziell strenger werdenden Emissionsgrenzen einzuhalten, wird ein Partikelabscheider immer wichtiger. Prinzipiell funktioniert der so, dass die im Abgas schwirrenden Staubteilchen unter Spannung gesetzt und ionisiert werden, sodass sie sich an der Innenwand des Abscheiders anlegen anstatt über den Kamin zu entweichen. Bisher brauchte es dafür ein separates Gerät mit einem eigenen Entaschungssystem. Das ist – unter anderem, weil dadurch auch zwei Aschebehälter entleert werden müssen – eher umständlich.
Platzsparend: integrierter Partikelabscheider
In den ETA eHack kann der Partikelabscheider erstmals integriert werden. Möglich ist dies durch das völlig neuartige ETA-Entaschungssystem, bei dem der ganze Kessel, also die Brennkammer, der Wärmetauscher und der Partikelabscheider, mit nur einem Antrieb vollautomatisch gereinigt werden. Selbst große Fremdkörper in der Asche wie Nägel oder Steine sind für den robusten Segementdrehrost und die kraftvolle Transportschnecke kein Problem. Die extragroße Aschebox muss nur selten entleert werden. Und auch das ist ganz einfach– selbst dann, wenn der Boden uneben ist. Dafür sorgt nämlich ein spezielles Führungsblech für Sackkarren an der Box.
Heizungsregelung per Touchscreen, Handy und PC
Auf dem Kessel selbst befindet sich ein 7 Zoll großer Touchscreen, über den sich alle Komponenten des Heizsystems, wie Pufferspeicher oder Sonnenkollektoren, intuitiv steuern lassen. Und über die Plattform www.meinETA.at lässt sich das Heizsystem kostenlos via Internet regeln. Einzige Voraussetzung dafür ist eine LAN-Steckdose mit Internetanbindung im Heizraum.

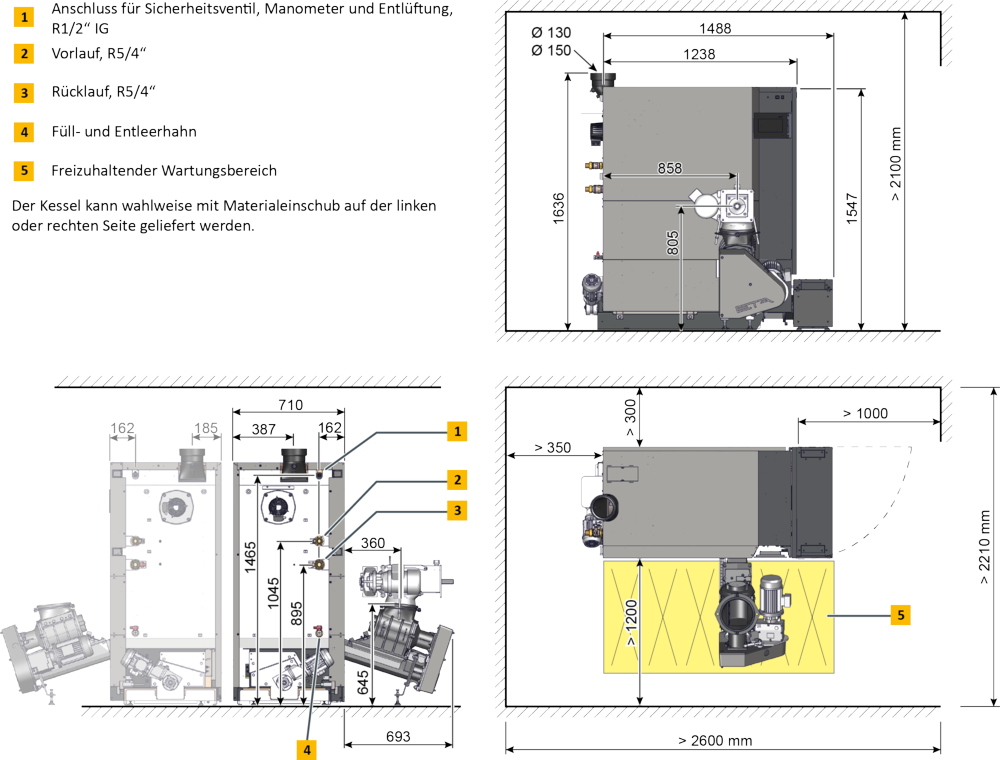

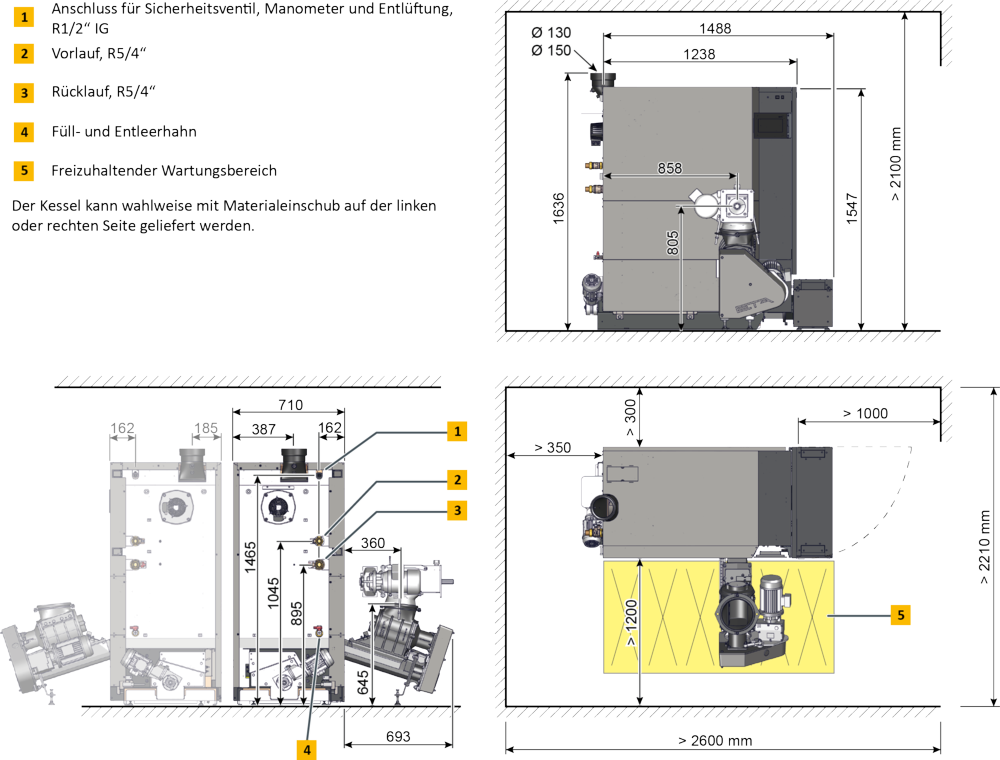

Technische Daten ETA eHACK 20 bis 50 kW
Hackgutkessel | 20 | 25 | 32 | 45 | 50 | |
---|---|---|---|---|---|---|
Nennwärmeleistungsbereich Hackgut M25 BD 150 (W25-S160) | kW | 5,9-19,9 | 7,6-25,4 | 7,6-32,0 | 7,6-45,0 | 14,9-49,9 |
Nennwärmeleistungsbereich Pellets | kW | - | 7,5-25,4 | 7,5-32,0 | 7,5-45,0 | 14,9-49,9 |
Energieeffizienzklasse** | ||||||
Wirkungsgrad Hackgut bei Teillast / Nennlast* | % | 91,2 / 94,0 | 92,9 / 95,2 | 92,9 / 95,0 | 92,9 / 94,7 | 93,3 / 94,7 |
Wirkungsgrad Pellets bei Teillast / Nennlast* | % | - | 93,4 / 94,6 | 93,4 / 94,3 | 93,4 / 93,7 | 93,4 / 93,6 |
Einbringabmessungen B x T x H | mm | 710 x 1.430 x 1.610 | ||||
Gewicht mit Zellrad-Stoker / ohne Zellrad-Stoker | kg | 830 / 712 | ||||
Wasserinhalt | Liter | 153 | ||||
Freie Restförderhöhe der Pumpe (bei ΔT = 20°C) für den Pufferbetrieb | mWs / m3/h | 5,5 / 0,86 | 5,2 / 1,08 | 4,1 / 1,38 | 2,8 / 1,92 | 2,0 / 2,13 |
Aschebehältervolumen | Liter | 52 | ||||
Erforderlicher Kaminzug bei Teil-/Nennlast | Pa | >2/>5 über 15 Pa ist ein Zugbegrenzer erforderlich | ||||
Elektrische Leistungsaufnahme mit Hackgut ohne integriertem Partikelabscheider mit integriertem Partikelabscheider | W |
52 / 74 72 / 94 |
56 / 83 76 / 103 |
56 / 94 76 / 114 |
56 / 121 76 / 141 | 57 / 124 87 / 154 |
Elektrische Leistungsaufnahme mit Pellets | W |
- - |
44 / 64 |
44 / 71 |
44 / 84 | 46 / 92 76 / 122 |
Elektrische Leistungsaufnahme bei Bereitschaft | W | 12 | ||||
Maximal zulässiger Betriebsdruck | bar | 3 | ||||
Einstellbereich Temperaturregler | °C | 70 - 85 | ||||
Maximal zulässige Betriebstemperatur | °C | 95 | ||||
Minimale Rücklauftemperatur | °C | 60 | ||||
Kesselklasse | 5 nach EN303-5:2012 | |||||
Geeignete Brennstoffe | Hackgut ISO 17225-4, P16S-P31S (G30-G50), maximal 35% Wassergehalt [M]; Pellets ISO 17225-2-A1, ENplusA1 | |||||
Elektrischer Anschluss | 400V AC / 50Hz / 13A / 3P + N + PE |

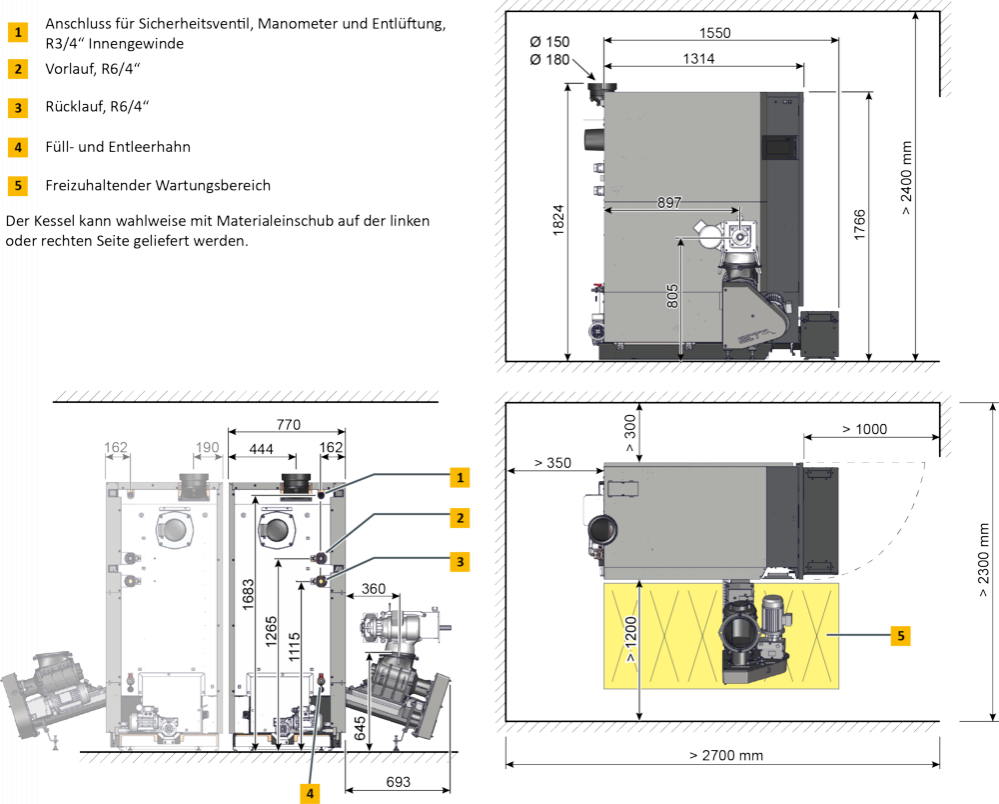

Hackgutkessel | 60 | 70 | 80 | |
---|---|---|---|---|
Nennwärmeleistungsbereich Hackgut M25 BD 150 (W25-S160) | kW | 17,9-59,9 | 20,9-69,9 | 23,2-79,9 |
Nennwärmeleistungsbereich Pellets | kW | 17,9-59,9 | 20,9-69,9 | 23,2-85 |
Energieeffizienzklasse** | - | |||
Wirkungsgrad Hackgut bei Teillast / Nennlast* | % | 94,1 / 94,7 | 94,9 / 94,6 | 95,7 / 94,6 |
Wirkungsgrad Pellets bei Teillast / Nennlast* | % | 93,4 / 93,5 | 93,3 / 93,3 | 93,3 / 93,1 |
Einbringabmessungen B x T x H | mm | 770 x 1.455 x 1.826 | ||
Gewicht mit Zellrad-Stoker / ohne Zellrad-Stoker | kg | 1.110 / 992 | ||
Wasserinhalt | Liter | 203 | ||
Freie Restförderhöhe der Pumpe (bei ΔT = 20°C) für den Pufferbetrieb | mWs / m3/h | 4,5 / 2,6 | 3,7/ 3,0 | 2,5 / 3,4 |
Aschebehältervolumen | Liter | 52 | ||
Erforderlicher Kaminzug bei Teil-/Nennlast | Pa | >2/>5 über 15 Pa ist ein Zugbegrenzer erforderlich | ||
Elektrische Leistungsaufnahme mit Hackgut ohne integriertem Partikelabscheider mit integriertem Partikelabscheider | W |
63 / 145 (93 / 175) | ||
Elektrische Leistungsaufnahme mit Pellets | W |
| 59 / 140 | |
Elektrische Leistungsaufnahme bei Bereitschaft | W | 15 | ||
Maximal zulässiger Betriebsdruck | bar | 3 | ||
Einstellbereich Temperaturregler | °C | 70 - 85 | ||
Maximal zulässige Betriebstemperatur | °C | 95 | ||
Minimale Rücklauftemperatur | °C | 60 | ||
Kesselklasse | 5 nach EN303-5:2012 | |||
Geeignete Brennstoffe | Hackgut ISO 17225-4, P16S-P31S (G30-G50), maximal 35%, Wassergehalt [M]; Pellets ISO 17225-2-A1, ENplusA1 | |||
Elektrischer Anschluss | 400V AC / 50Hz / 13A / 3P + N + PE |

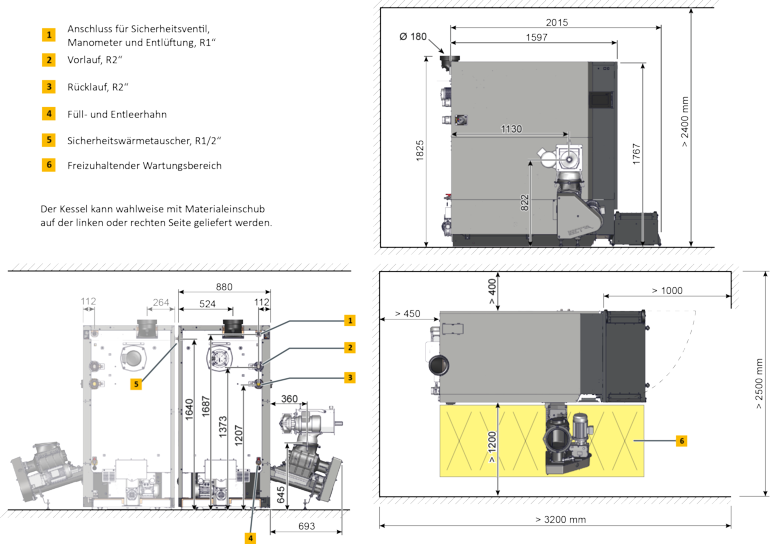

Hackgutkessel | 100 | 110 | 120 | 130 | |
---|---|---|---|---|---|
Nennwärmeleistungsbereich Hackgut M25 BD 150 (W25-S160) | kW | 29,9 - 99,9 | 32,9 - 109,9 | 35,9 - 119,9 | 38,9 - 129,9 |
Nennwärmeleistungsbereich Pellets | kW | 29,9 - 99,9 | 32,9 - 109,9 | 35,9 - 119,9 | 38,9 - 129,9 |
Wirkungsgrad Hackgut bei Teillast / Nennlast* | % | 95,1 / 93,8 | 94,8 / 93,4 | 94,6 / 93,0 | 94,3 / 92,6 |
Wirkungsgrad Pellets bei Teillast / Nennlast* | % | 92,8 / 93,0 | 92,4 / 93,0 | 92,0 / 92,9 | 91,6 / 92,9 |
Einbringabmessungen B x T x H | mm | 922 x 1.764 x 1.825 | |||
Gewicht mit Zellrad-Stoker / ohne Zellrad-Stoker | kg | 1.447 / 1.329 | |||
Wasserinhalt | Liter | 272 | |||
Freie Restförderhöhe der Pumpe (bei ΔT = 20°C) für den Pufferbetrieb | mWs / m3/h | 3,3 / 4,3 | 2,5 / 4,7 | 1,6 / 5,1 | 1,3 / 5,5 |
Aschebehältervolumen | Liter | 100 | |||
Erforderlicher Kaminzug bei Teil-/Nennlast | Pa | >2/>5 über 15 Pa ist ein Zugbegrenzer erforderlich | |||
Elektrische Leistungsaufnahme mit Hackgut bei Teillast / Nennlast ohne integriertem Partikelabscheider mit integriertem Partikelabscheider | W |
(152 / 263) | |||
Elektrische Leistungsaufnahme mit Pellets bei Teillast / Nennlast ohne integriertem Partikelabscheider mit integriertem Partikelabscheider | W |
49 / 124 (148 / 211) | |||
Elektrische Leistungsaufnahme bei Bereitschaft | W | 13 | |||
Maximal zulässiger Betriebsdruck | bar | 3 | |||
Einstellbereich Temperaturregler | °C | 70 - 90 | |||
Maximal zulässige Betriebstemperatur | 95 | ||||
Minimale Rücklauftemperatur | 60 | ||||
Kesselklasse | 5 nach EN303-5:2012 | ||||
Geeignete Brennstoffe | Hackgut ISO 17225-4, P16S-P31S (G30-G50), maximal 35 % Wassergehalt [M]; Pellets ISO 17225-2-A1, ENplusA1 | ||||
Elektrischer Anschluss | 400 V AC / 50 Hz / 13 A / 3P + N + PE |

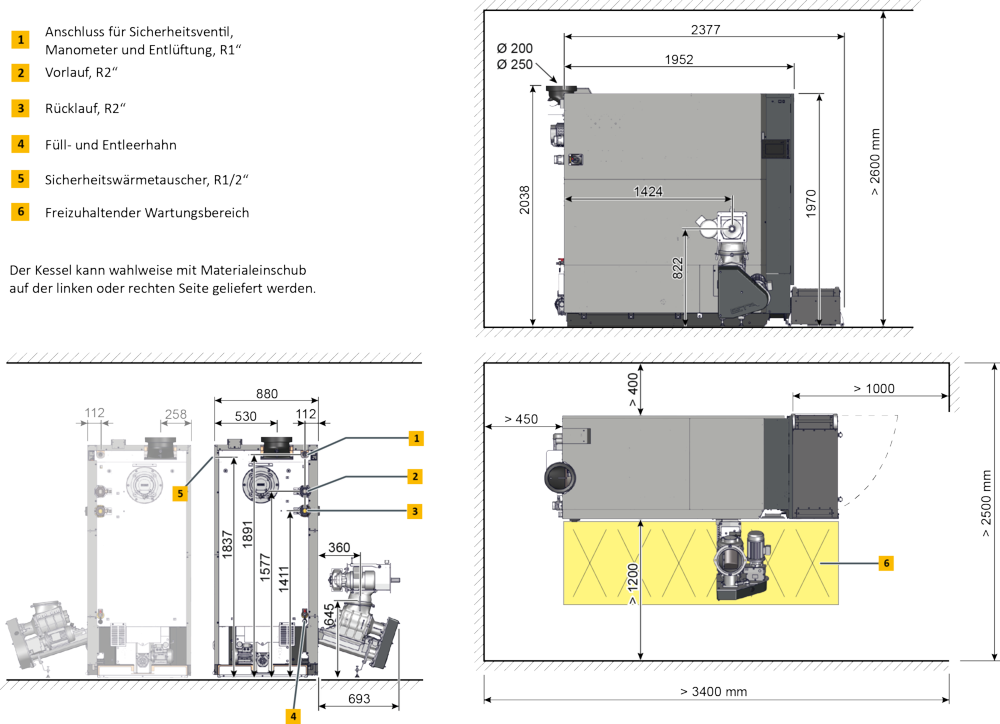

Hackgutkessel | 140 | 150 | 160 | 170 | |
---|---|---|---|---|---|
Nennwärmeleistungsbereich Hackgut M25 BD 150 (W25-S160) | kW | 41,9 - 139,9 | 44,9 - 149,9 | 47,9 - 159,9 | 50,9 - 169,9 |
Nennwärmeleistungsbereich Pellets | kW | 41,9 - 139,9 | 44,9 - 149,9 | 47,9 - 159,9 | 50,9 - 169,9 |
Wirkungsgrad Hackgut bei Teillast / Nennlast* | % | 95,0 / 93,2 | 95,3 / 93,4 | 95,7 / 93,6 | 96,1 / 93,7 |
Wirkungsgrad Pellets bei Teillast / Nennlast* | % | 92,5 / 93,1 | 92,9 / 93,4 | 93,4 / 93,6 | 93,9 / 93,8 |
Einbringabmessungen B x T x H | mm | 905 x 2.073 x 1.970 | |||
Gewicht mit Zellrad-Stoker / ohne Zellrad-Stoker | kg | 1.800/ 1.682 | |||
Wasserinhalt | Liter | 347 | |||
Freie Restförderhöhe der Pumpe (bei ΔT = 20°C) für den Pufferbetrieb | mWs / m3/h | 8,9 / 6,0 | 6,6 / 6,4 | 5,5 / 6,8 | 5,0 / 7,2 |
Aschebehältervolumen | Liter | 94 | |||
Erforderlicher Kaminzug bei Teil-/Nennlast | Pa | >5 über 15 Pa ist ein Zugbegrenzer erforderlich | |||
Elektrische Leistungsaufnahme mit Hackgut bei Teillast / Nennlast ohne integriertem Partikelabscheider mit integriertem Partikelabscheider | W |
(179 / 288) | |||
Elektrische Leistungsaufnahme mit Pellets bei Teillast / Nennlast ohne integriertem Partikelabscheider mit integriertem Partikelabscheider | W |
60 / 162 (159 / 164) | |||
Elektrische Leistungsaufnahme bei Bereitschaft | W | 15 | |||
Maximal zulässiger Betriebsdruck | bar | 3 | |||
Einstellbereich Temperaturregler | °C | 70 - 90 | |||
Maximal zulässige Betriebstemperatur | 95 | ||||
Minimale Rücklauftemperatur | 60 | ||||
Kesselklasse | 5 nach EN303-5:2012 | ||||
Geeignete Brennstoffe | Hackgut ISO 17225-4, P16S-P31S (G30-G50), maximal 35 % Wassergehalt [M]; Pellets ISO 17225-2-A1, ENplusA1 | ||||
Elektrischer Anschluss | 400 V AC / 50 Hz / 16 A / 3P + N + PE |

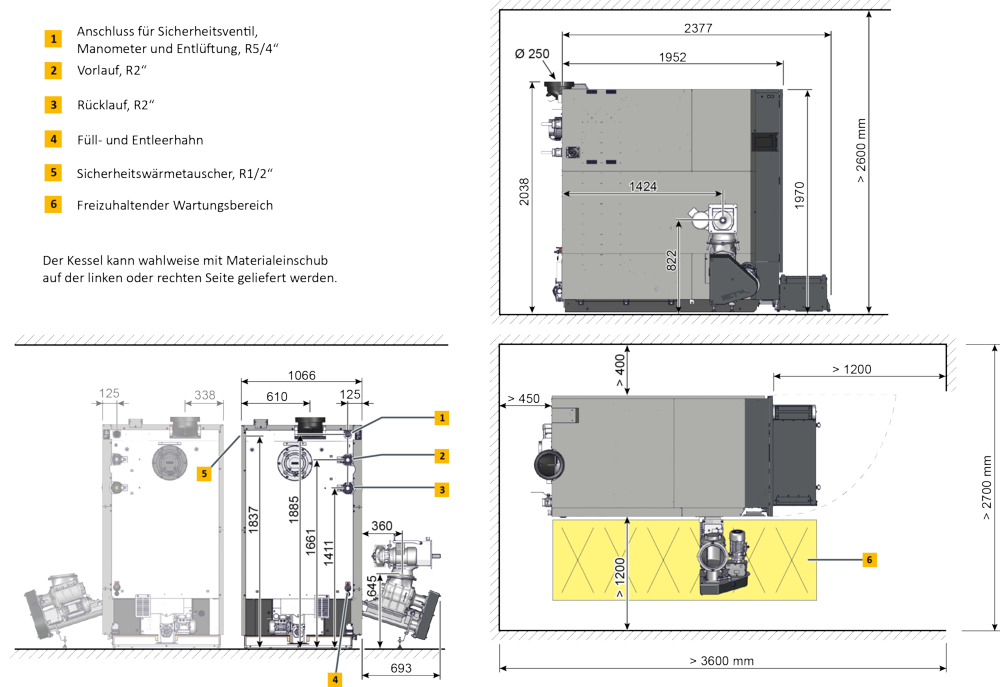

Hackgutkessel | 180 | 200 | 220 | 240 | |
---|---|---|---|---|---|
Nennwärmeleistungsbereich Hackgut M25 BD 150 (W25-S160) | kW | 53,9 - 179,9 | 59,9 - 199,9 | 65,9 - 219,9 | 71,4 - 238 |
Nennwärmeleistungsbereich Pellets | kW | 53,9 - 179,9 | 59,9 - 199,9 | 65,9 - 219,9 | 71,9 - 239,9 |
Wirkungsgrad Hackgut bei Teillast / Nennlast* | % | 96,4 / 93,9 | 97,2 / 94,3 | 97,9 / 94,7 | 98,6 / 95,0 |
Wirkungsgrad Pellets bei Teillast / Nennlast* | % | 94,3 / 94,0 | 95,2 / 94,5 | 96,2 / 94,9 | 97,1 / 95,4 |
Einbringabmessungen B x T x H | mm | 1.076 x 2.073 x 1.970 | |||
Gewicht mit Zellrad-Stoker / ohne Zellrad-Stoker | kg | 2.100/ 1.982 | |||
Wasserinhalt | Liter | 434 | |||
Freie Restförderhöhe der Pumpe (bei ΔT = 20°C) für den Pufferbetrieb | mWs / m3/h | 6,5 / 7,7 | 5,5 / 8,5 | 4,0 / 9,4 | 2,5 / 10,2 |
Aschebehältervolumen | Liter | 94 | |||
Erforderlicher Kaminzug bei Teil-/Nennlast | Pa | >5 über 15 Pa ist ein Zugbegrenzer erforderlich | |||
Elektrische Leistungsaufnahme mit Hackgut bei Teillast / Nennlast ohne integriertem Partikelabscheider mit integriertem Partikelabscheider | W |
(390 / 743) | |||
Elektrische Leistungsaufnahme mit Pellets bei Teillast / Nennlast ohne integriertem Partikelabscheider mit integriertem Partikelabscheider | W |
78 / 227 (358 / 487) | |||
Elektrische Leistungsaufnahme bei Bereitschaft | W | 17 | |||
Maximal zulässiger Betriebsdruck | bar | 3 | |||
Einstellbereich Temperaturregler | °C | 70 - 90 | |||
Maximal zulässige Betriebstemperatur | 95 | ||||
Minimale Rücklauftemperatur | 60 | ||||
Kesselklasse | 5 nach EN303-5:2012 | ||||
Geeignete Brennstoffe | Hackgut ISO 17225-4, P16S-P31S (G30-G50), maximal 35 % Wassergehalt [M]; Pellets ISO 17225-2-A1, ENplusA1 | ||||
Elektrischer Anschluss | 400 V AC / 50 Hz / 16 A / 3P + N + PE |
