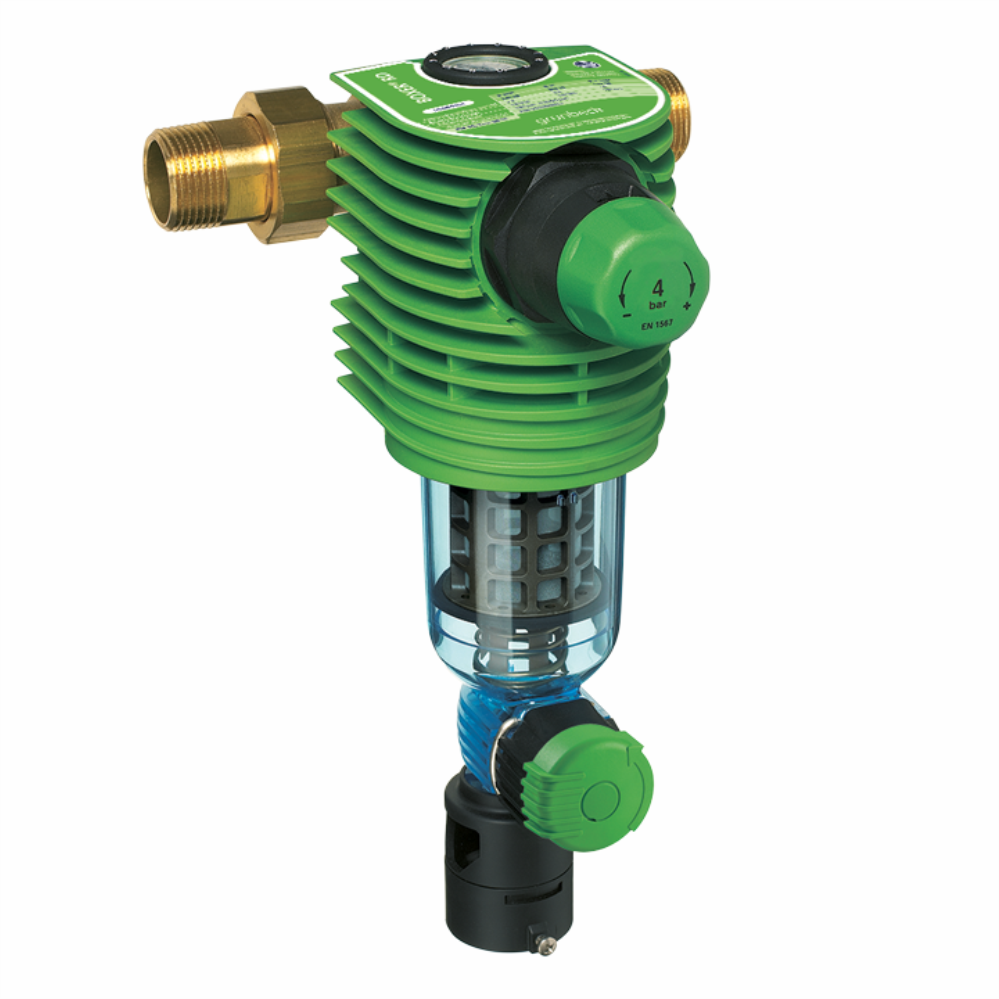

BOXER® RD

Der handbediente, einfach austauschbare Rückspülfilter BOXER® RD schützt die Hauswasserinstallation nach DIN EN 806-2. Der strömungstechnisch optimierte Filter ist aus hochfestem, technischem Kunststoff. Er besitzt gegenüber dem BOXER® R einen stufenlos einstellbaren Druckminderer (schallschutzgeprüft). Ein integriertes Manometer kontrolliert den Wasserdruck. Ansonsten vereint der BOXER® RD alle Vorteile des BOXER® R. Die Montage in waagrechte oder senkrechte Leitungen ist möglich. Ein schneller Umbau in einen Kerzenfilter BOXER® KD oder einen Automatikfilter BOXER® AD ist möglich.

  • Anschlussnennweite von 3/4" bis 1 1/4"

  • inkl. Druckminderer

  • integriertes Manometer

  • Wassertemperatur max. 30 °C

  • Nenndruck PN 16 bar

  • Filterfeinheit 0,1 mm (100 μm)

  • DVGW-zertifiziert

Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln, Dämpfen und direkter Sonnenbestrahlung gewährleisten.

Der Filtrationsvorgang
Das ungefilterte Rohwasser strömt durch den Einlauf des Anschlußblockes in den Filter. Das verunreinigte Wasser strömt von außen nach innen durch das Filterelement. Dabei werden Schmutzpartikel > 100 μm zurückgehalten. Das gereinigte Wasser fließt innen durch den Filter zum Reinwasserausgang.

Der Rückspülvorgang
Wenn aufgrund zunehmender Verschmutzung des Filterelementes der Wasserdruck im Leitungsnetz nachlässt, ist eine Rückspülung durchzuführen. Gemäß DIN EN 806-5 sind rückspülbare Filter mindestens halbjährlich einer Inspektion und Wartung zu unterziehen. Grünbeck empfiehlt, alle zwei Monate eine Rückspülung durchzuführen.

Durch Drehen des Rückspülknopfes bis zum Anschlag wird der Kanal geöffnet. Dadurch wird das Filterelement in die Rückspülposition gezogen – es fließt das verunreinigte Wasser über das Vorsieb. Das gereinigte Wasser durchströmt das Filterelement in entgegengesetzter Richtung und spült dadurch das belegte Filterelement frei.

Der Wasserverbrauch für eine Rückspülung ist auf ein Minimum reduziert (siehe Abb. 6 „Rückspülwassermenge). Die Dauer des Rückspülvorganges sollte, je nach Verschmutzungsgrad, ca. 5-10 Sekunden betragen. Wenn das Filterelement nicht komplett abgereinigt wurde, ist die Rückspülung nochmals durchzuführen.

Auch während des Rückspülvorganges läuft der Filtrationsprozess bei Wasserentnahme ohne Unterbrechung weiter.

Auf der Gehäuseoberseite des Rückspülfilters befindet sich ein drehbarer Wartungsring, der bei der Inbetriebnahme und später nach der Inspektion auf den nächsten Wartungstermin gesetzt wird.

BOXER® R
Rückspülfilter mit drehbarem Anschlussflansch. Der Anschlussflansch liegt lose der Verpackung bei und kann dadurch beliebig in horizontale oder in vertikale Leitungsführungen eingebaut werden.

BOXER® RD (FilterDruckmindererkombination)
Ausführung wie BOXER® R, jedoch mit Druckminderer und integriertem Manometer.

Maße und Gewichte



Variante 1

Variante 2

Variante 3

Gesamthöhe [mm]

298

298

298

Bauhöhe bis Mitte Anschluss [mm]

257

257

257

Einbaulänge mit/ohne Verschraubung [mm]

185/100

182/100

191/100

Wandabstand min. [mm]

60

60

60

Tiefe Mitte Anschluss bis Druckminderer [mm]

163

167

170

Tiefe Mitte Anschluss bis Rückspülung [mm]

130

134

137

Leergewicht [kg]

2,0

2,2

2,5

Anschlussdaten



Variante 1

Variante 2

Variante 3

Anschlussnennweite

DN 20

DN 25

DN 32

Leistungsdaten



Variante 1

Variante 2

Variante 3

Durchfluss nach DIN EN 1567 [m³/h]

2,3

3,6

5,8

Filterfeinheit [µm]

100

100

100

Obere/untere Durchlassweite [µm]

120/80

120/80

120/80

Betriebsdruck [bar]

2-16

2-16

2-16

Nenndruck

PN 16

PN 16

PN 16

Allgemeines



Variante 1

Variante 2

Variante 3

Wassertemperatur [°C]

30

30

30

Umgebungstemperatur [°C]

40

40

40

DVGW-Registriernummer

NW-9301BR0533

NW-9301BR0533

NW-9301BR0533
