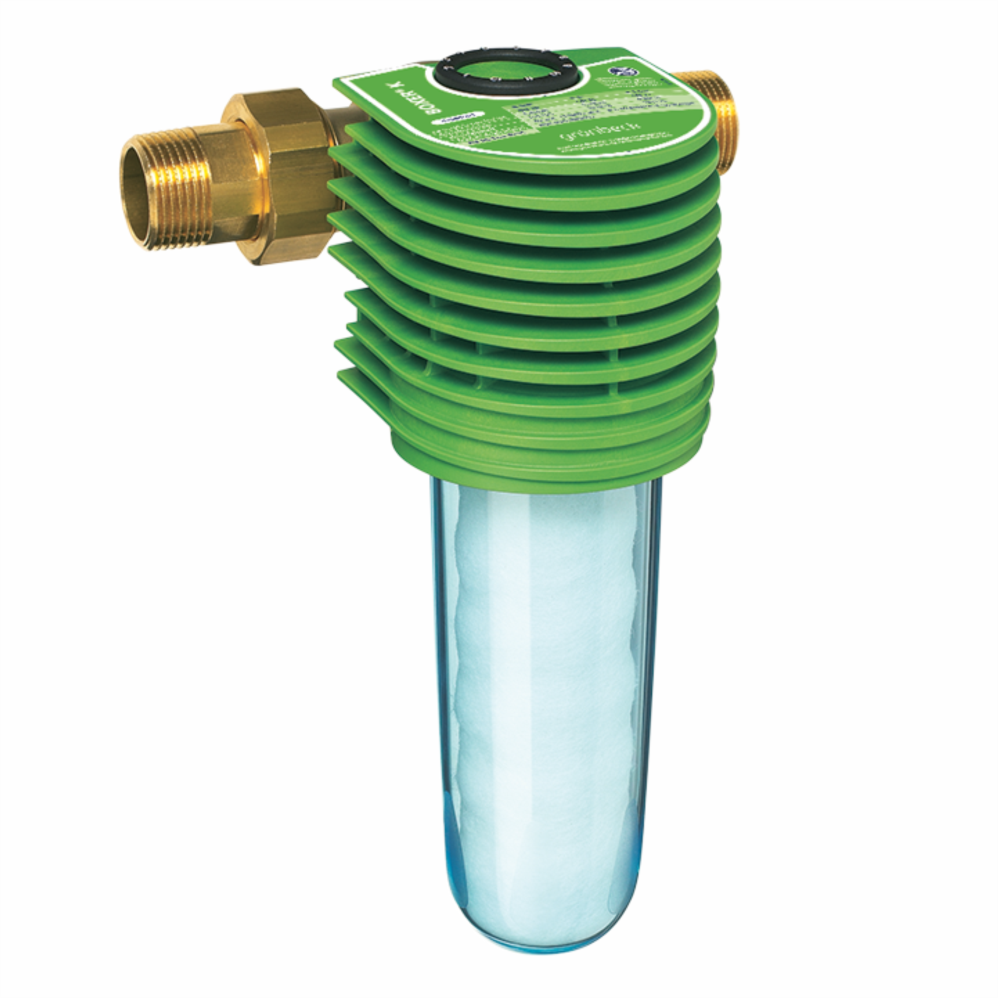

BOXER® K
Der handbediente Feinfilter BOXER® K schützt die Hauswasserinstallation nach DIN EN 806-2. Der Feinfilter ist aus hochfestem, technischem Kunststoff und leicht zu reinigen. Die integrierte 12-teilige Datumsanzeige erinnert an das Auswechseln der Filterkerze (DIN EN 806-5). Der Wechsel gelingt mit dem ergonomisch geformten Einhanddrehgriff einfach. Für den BOXER® K ist kein Kanalanschluss notwendig. Der drehbare Anschlussflansch ermöglicht die Montage in waagrechte oder senkrechte Leitungen. Der BOXER® K beinhaltet in Erstausstattung eine Filterkerze von 80 µm. Optional sind Filterkerzen mit 50 µm, 20 µm und 5 µm erhältlich. Durch das modulare Baukastensystem ist ein schneller Umbau in einen Rückspülfilter BOXER® R oder einen Automatikfilter BOXER® A möglich.
Der Filtrationsvorgang
Das ungefilterte Rohwasser strömt durch den Einlauf des Anschlussblocks in den Filter und dringt dann von außen nach innen durch die Filterkerze zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe je nach Filtereinsatz von > 5 μm, 20 μm, 50 μm, 80 μm (DVGWVersion) zurückgehalten. Abhängig von Größe und Gewicht bleiben die Fremdpartikel entweder an der Filterkerze haften, oder sie fallen direkt nach unten in die Filterglocke. Das gereinigte Wasser fließt innen durch den Filter zum Druckminderer (nur BOXER® KD) und anschließend zum Reinwasserausgang.
Der Filterkerzenwechsel
Wenn auf Grund zunehmender Verschmutzung der Filterkerze der Wasserdruck im Leitungsnetz spürbar nachlässt, ist die Filterkerze zu wechseln. Unabhängig vom Verschmutzungsgrad ist der Wechsel aus hygienischen Gründen gemäß DIN EN 806-5 jedoch spätestens alle sechs Monate vorzunehmen. Auf der Gehäuseoberseite des Feinfilters befindet sich ein drehbarer Wartungsring. Der Wartungsring wird bei der Inbetriebnahme und später nach der Wartung auf den nächsten Wartungstermin gesetzt.
BOXER® K
Feinfilter mit drehbarem Anschlussflansch.
Der Anschlussflansch liegt lose der Verpackung bei und kann dadurch beliebig in horizontale oder in vertikale Leitungsführungen eingebaut werden.
BOXER® KD
Ausführung wie BOXER® K, jedoch mit Druckminderer und integriertem Manometer.
Maße und Gewichte
|
Variante 1 |
Variante 2 |
Variante 3 | |
|---|---|---|---|
|
Gesamthöhe [mm] |
260 |
260 |
260 |
|
Bauhöhe bis Mitte Anschluss [mm] |
223 |
223 |
223 |
|
Ausbaumaß Filterkerze [mm] |
150 |
150 |
150 |
|
Einbaulänge mit/ohne Verschraubung [mm] |
185/100 |
182/100 |
191/100 |
|
Wandabstand min. (Mitte Rohrleitung) |
60 |
60 |
60 |
|
Leergewicht [kg] |
1,7 |
1,9 |
2,2 |
