Delta-p®

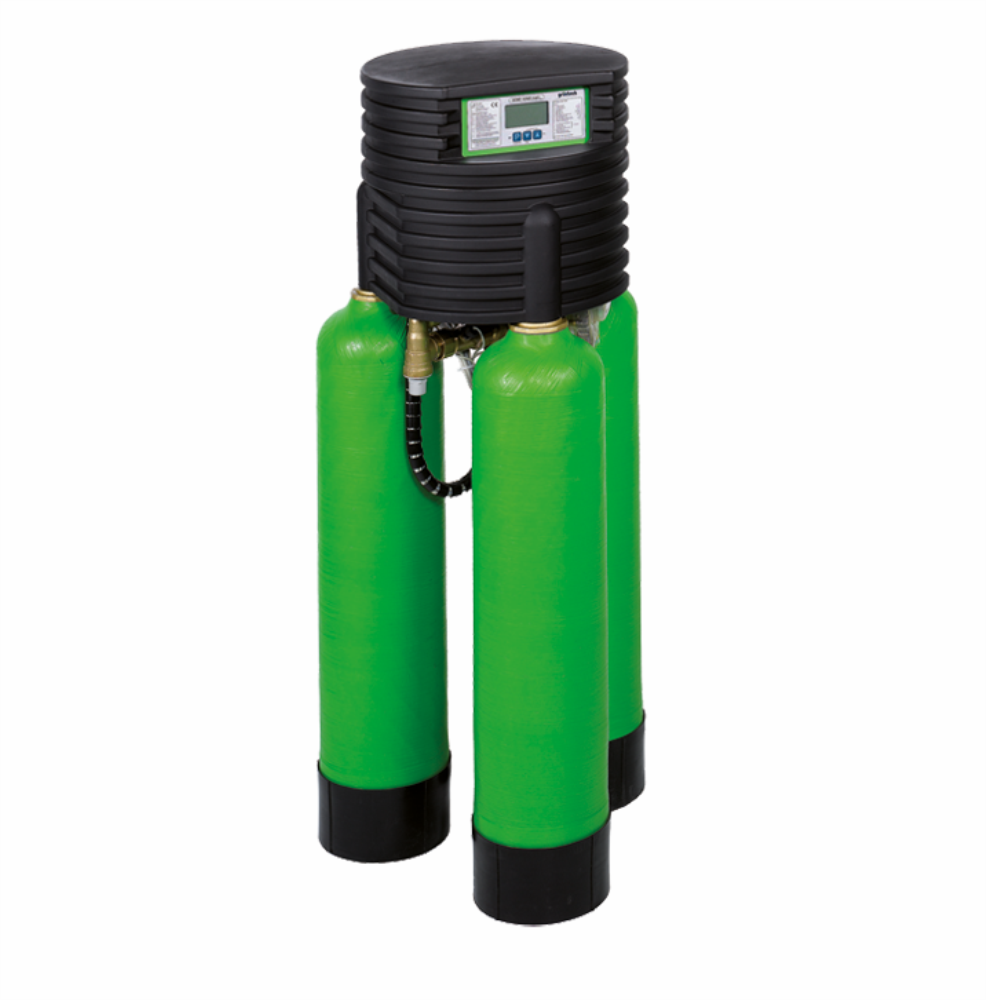

Die Dreifach-Enthärtungsanlage Delta-p® liefert in Häusern permanent Weichwasser. Sie arbeitet nach dem Ionenaustauschverfahren und setzt durch ihren geringen Druckverlust und äußerst sparsamen Betriebsmittelverbrauch neue Maßstäbe. Das gelingt unter anderem durch ein patentiertes Steuerventil. Die elektronisch geregelte Verschneidung stellt die gewünschte Resthärte ein. Die Delta-p® ist in den Größen 1", 1¼", 1½" und 2" jeweils in Trinkwasser- oder Industrieausführung lieferbar. Neben den serienmäßigen Salztanks mit einem Regeneriersalzvorrat von maximal 75 bzw. 200 kg sind auch größere Salztanks erhältlich. Der Anschluss an die Trinkwasserinstallation ist komfortabel, alle Anschlussschläuche weisen eine Zulassung nach KTW-Kategorie A und W 270 auf.
Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Den Anlagen muss grundsätzlich ein Feinfilter vorgeschaltet sein. Zu beachten ist bei einem nachgelagerten Prozess (z. B. Umkehr- osmose) eine Absicherung nach DIN EN 1717. Der Einbauort muss frostsicher sein und den Schutz der Anlage vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten.
Die Enthärtungsanlagen Delta-p sind Dreifachanlagen zur kontinuierlichen Versorgung mit Weichwasser nach dem Ionenaustauschverfahren.
Physikalisch
Die Enthärtungsanlagen Delta-p sind mit einem Zentralsteuerventil für die drei Austauscher ausgestattet und werden mengenabhängig gesteuert.
Die Regeneration wird ausgelöst, wenn der als nächstes zu regenerierende Austauscher erschöpft oder der als übernächstes zu regenerierenden Austauscher zu 50 % erschöpft ist.
Die Enthärtungsanlage regeneriert mit Rohwasser.
Chemisch
In den Austauschern befindet sich Ionenaustauscherharz in Form von kleinen Harzkügelchen. An jedem Harzkügelchen haften Natriumionen. Hartes Wasser mit einem großen Anteil an Calcium- und Magnesiumionen fließt durch den Austauscher.
Das Ionenaustauscherharz nimmt Calcium- und Magnesiumionen aus dem Wasser auf und gibt dafür Natriumionen ab. Diese Reaktion nennt man Ionenaustausch. Die Calcium- und Magnesiumionen bleiben im Austauscher zurück. Weiches Wasser ohne Calcium- und Magnesiumionen, dafür mit Natriumionen verlässt den Austauscher.
Dieser Prozess findet so lange statt, bis keine Natriumionen mehr vorhanden sind. Das Ionenaustauscherharz ist erschöpft.
Der Austausch lässt sich umkehren, in dem sehr viele Natriumionen zugeführt werden.
Der Austauscher wird mit Sole, Wasser mit Salz, gespült.
Natriumionen verdrängen durch ihre Überzahl Calcium- und Magnesiumionen am Ionenaustauscherharz. Dieses Wasser mit Calcium- und Magnesiumionen wird in den Kanal geleitet. Der Ausgangszustand ist wieder hergestellt.
Das Ionenaustauscherharz ist regeneriert und somit betriebsbereit.
Maße und Gewichte
|
1" |
1¼" |
1½" |
2" | |
|---|---|---|---|---|
|
Gesamthöhe [mm] |
1300/1500 |
1300/1500 |
1640/1840 |
1760/1960 |
|
Anschlusshöhe Steuerventil, Weichwasser [mm] |
1155/1255 |
1155/1255 |
1485/1684 |
1605/1805 |
|
Anschlusshöhe Steuerventil, Rohwasser [mm] |
860/1060 |
860/1060 |
1125/1325 |
1245/1545 |
|
Höhe Standard-Salztank [mm] |
670/870 |
670/870 |
860/1060 |
860/1060 |
|
Höhe Sicherheitsüberlauf Standard-Salztank [mm] |
575/775 |
575/775 |
785/985 |
785/985 |
|
Durchmesser Standard-Salztank [mm] |
410 |
410 |
570 |
570 |
|
Durchmesser Austauscher [mm] |
210 |
257 |
369 |
406 |
|
Enthärtungsanlagebreite [mm] |
580 |
630 |
900 |
960 |
|
Empfohlene Fundamenttiefe min. mit Standard-Salztank [mm] |
920 |
1020 |
1400 |
1450 |
|
Empfohlene Fundamentbreite min. mit Standard-Salztank [mm] |
1240 |
1400 |
1770 |
1850 |
|
Betriebsgewicht ca. [kg] |
255 / 403 (210 l) |
322 / 471 (210 l) |
745 / 1400 (750 l) |
862 / 1270 (750 l) |
Anschlussdaten
|
1" |
1¼" |
1½" |
2" | |
|---|---|---|---|---|
|
Nennweite |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
|
Kanalanschluss min. |
DN 50 |
DN 50 |
DN 70 |
DN 70 |
|
Netzanschluss [V]/[Hz] |
230/50-60 |
230/50-60 |
230/50-60 |
230/50-60 |
|
Elektrische Anschlussleistung |
26/19 |
26/19 |
32/19 |
32/19 |
Leistungsdaten
|
1" |
1¼" |
1½" |
2" | |
|---|---|---|---|---|
|
Nenndruck |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
|
Betriebsdruck min./max. [bar] |
2/10 |
2/10 |
2/10 |
2/10 |
|
Nenndurchfluss (eingeschränkt durch hartes Rohwasser ab 20 °dH / 39,2 °f / 3,92 mmol/l) [m3/h] |
3 |
5 |
8 |
12 |
|
Nenndurchfluss Weichwasser mit Verschnitt, Rohwasserhärte 20 °dH (35,6 °f, 3,56 mmol/l) Weichwasserhärte 8 °dH (14,2 °f, 1,42 mmol/l); nicht Delta-p-I [m3/h] |
5 |
8,3 |
13,3 |
20 |
|
Druckverlust [bar] |
0,5 |
0,8 |
0,5 |
0,8 |
|
Nenndurchfluss nach DIN EN 14743 bzw. kV-Wert bei Druckverlust 1,0 bar (theoretischer Vergleichswert) [m3/h] |
4,2 |
5,6 |
11,3 |
13,4 |
|
Dauerdurchfluss (Maximalwert verringert durch hartes Rohwasser ab 20 °dH / 35,6 °f / 3,56 mmol/l) |
Abhängigkeit von der Rohwasserhärte siehe Dauerdurchflusskurve |
Abhängigkeit von der Rohwasserhärte siehe Dauerdurchflusskurve |
Abhängigkeit von der Rohwasserhärte siehe Dauerdurchflusskurve |
Abhängigkeit von der Rohwasserhärte siehe Dauerdurchflusskurve |
|
Mindestmenge an entnommenem Wasser zur einwandfreien Anlagensteuerung, Rohwasserhärte 0 °dH (0 °f, 0 mmol/l) Anlagen mit Verschneideventil erhöhen die Mindestmenge entsprechend des Anteils der dazu verschnitten wird. [l/h] |
70 |
70 |
180 |
180 |
|
Nennkapazität |
|
|
|
|
|
Kapazität pro kg Regeneriersalz [mol/kg] |
5,7 |
5,7 |
5,7 |
5,7 |
Füllmengen und Verbrauchsdaten
|
1" |
1¼" |
1½" |
2" | |
|---|---|---|---|---|
|
Harzmenge (Behälter) [l] |
21 |
33 |
75 |
100 |
|
Freibord (Harz in Natriumform) ca. [mm] |
135 |
160 |
195 |
265 |
|
Salzverbrauch pro Regeneration ca. [kg] |
1,5 |
2,5 |
5,2 |
7,2 |
|
Regeneriersalzvorrat max. Standard Salztank/Zubehör Salztank [kg] |
65/180 (210 l) |
65/180 (210 l) |
180/630 (750 l) |
180/630 (750 l) |
|
Salzverbrauch pro m³ und °dH [kg/m³ x °dH] |
0,03 |
0,03 |
0,03 |
0,03 |
|
Salzverbrauch pro m³ und °f [kg/m³ x °f] |
0,018 |
0,018 |
0,018 |
0,018 |
|
Salzverbrauch pro m³ und mol [kg/mol] |
0,18 |
0,18 |
0,18 |
0,18 |
|
Spülwassermenge max. [m³/h] |
0,6 |
0,9 |
1,9 |
2,0 |
|
Gesamtabwassermenge pro Regeneration ca. [l] |
68 |
110 |
235 |
315 |
|
Abwassermenge pro m³ und °dH [l/m³ x °dH] |
1,42 |
1,42 |
1,42 |
1,42 |
|
Abwassermenge pro m³ und °f [l/m³ x °f] |
0,79 |
0,79 |
0,79 |
0,79 |
|
Abwassermenge pro m³ und mol [l/mol] |
7,8 |
7,8 |
7,8 |
7,8 |
|
Arbeitswassermenge [l] |
4,2 |
6,9 |
14,4 |
20 |
Allgemeines
|
1" |
1¼" |
1½" |
2" | |
|---|---|---|---|---|
|
Wassertemperatur max. [°C] |
30 |
30 |
30 |
30 |
|
Umgebungstemperatur max. [°C] |
40 |
40 |
40 |
40 |
|
Umgebungstemperatur im Sinne Trinkwasserverordnung max. [°C] |
25 |
25 |
25 |
25 |
|
Eisengehalt im Rohwasser max. [mg/l] |
0,2 |
0,2 |
0,2 |
0,2 |
|
Mangangehalt im Rohwasser max. [mg/l] |
0,05 |
0,05 |
0,05 |
0,05 |
|
DVGW-Registriernummer (nicht Delta-p-I) |
NW-9151BU0049 |
NW-9151BU0049 |
NW-9151BU0049 |
NW-9151BU0049 |
|
SVGW-Zertifikat-Nummer (nicht Delta-p-I) |
1305-6162 |
1305-6162 |
1305-6162 |
1305-6162 |
|
Datensatz in der Steuerung |
CA31 |
CA32 |
CA35 |
CA36 |
