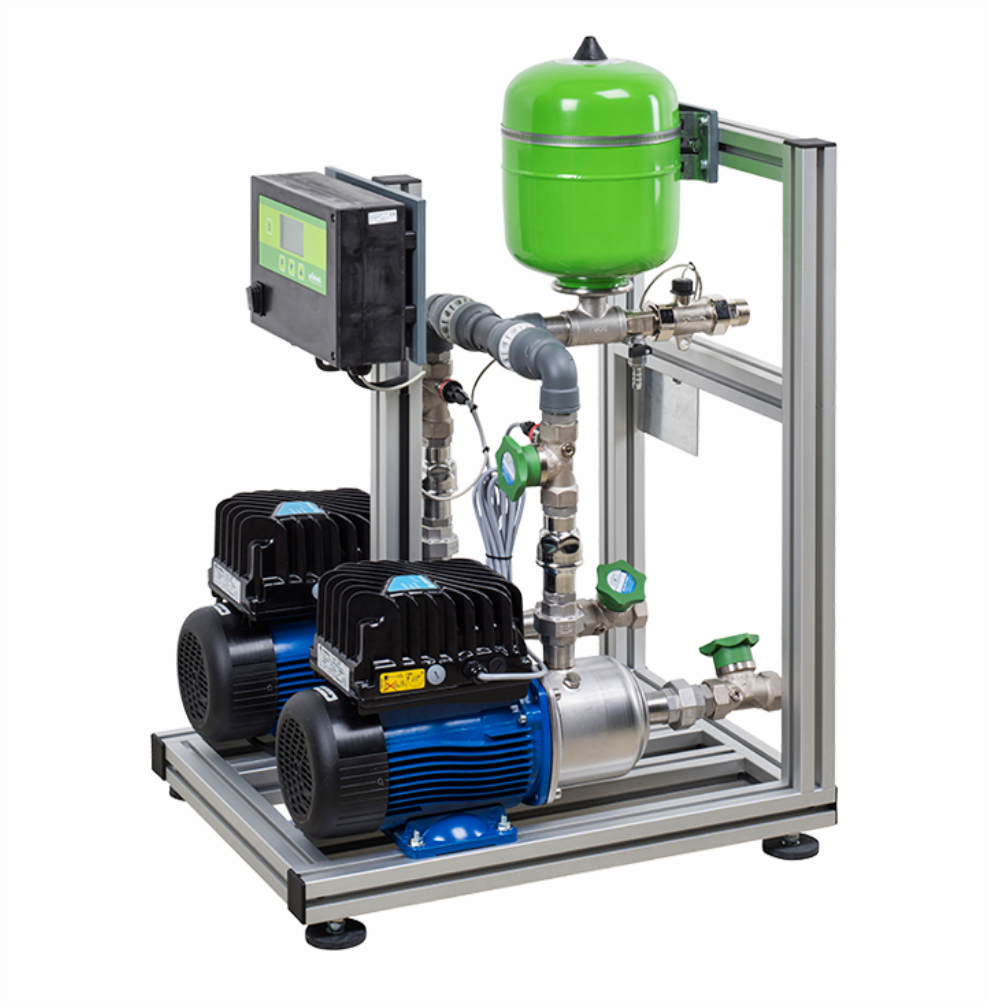

Druckerhöhungsanlage GENO®-FU-X

Die Druckerhöhungsanlage GENO®-FU-X unterstützt die geräuscharme Wasserversorgung kleiner und mittlerer Verteilungsnetze in Gebäuden mit Rohwasser, enthärtetem und teilentsalztem Wasser aus Umkehrosmoseanlagen. Die Druckerhöhungsanlage arbeitet drehzahlgeregelt mittels Drucksensor und Frequenzumformer und damit energiesparend. Sanftes Hoch- und Tieflaufen der Pumpe verhindert Druckschläge und hält den Solldruck weitgehend konstant, so ist der Betrieb materialschonend. Das Info-Display und ein potenzialfreier Störmeldeausgang informieren über den Betriebszustand. Normalsaugende, mehrstufige horizontale Kreiselpumpe(n) ist/sind auf ein Aluminium-Rahmengestell montiert, das u. a. mit Pumpensteuerung, Manometer, Rückflussverhinderer sowie Absperrventilen ausgestattet ist.

  • drehzahlgeregelt

  • Netzanschluss 230 V/50 Hz

  • Schutzart IP 55

  • Medium-/Umgebungstemperatur 5-40 °C/5-40 °C

Bei den Druckerhöhungsanlagen GENO®-FU-X-2 und GENO®-HR-X-2 können über ein einstellbares Zeitintervall die Laufzeiten der Pumpen synchronisiert werden. Automatisch erfolgt eine Störumschaltung.

Bei den Druckerhöhungsanlagen ist ein einstellbarer Kaskadenbetrieb möglich. Dadurch kann die Förderleistung nahezu verdoppelt werden.

Maße und Gewichte

GENO®-FU-X N | GENO®-OSMO-FU-X N

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Höhe Wasserzulauf (Saugstutzen) [mm]

180

180

180

180

Höhe Wasserausgang (Druckstutzen) [mm]

650

610

650

610

Achsabstand (Anlagenmitte – Pumpe) [mm]

-

163

-

163

Achsabstand (Mitte Pumpen) [mm]

-

325

-

325

Anlagenbreite [mm]

300

560

300

560

Mindestabstand – Motorlüfter min. [mm]

200

200

200

200

Anlagentiefe [mm]

660

660

680

680

Anlagenhöhe [mm]

985

940

985

985

Mindestabstand zur Druckkontrolle min. [mm]

200

200

200

200

Leergewicht [kg]

26

39

27

41

Betriebsgewicht ca. [kg]

36

49

37

51

Versandgewicht ca. [kg]

36

48

37

50

GENO®-FU-X NE | GENO®-OSMO-FU-X NE

2/40-1 NE

2/40-2 NE

4/40-1 NE

4/40-2 NE

Höhe Wasserzulauf (Saugstutzen) [mm]

180

180

180

180

Höhe Wasserausgang (Druckstutzen) [mm]

650

610

650

610

Achsabstand (Anlagenmitte – Pumpe) [mm]

-

163

-

163

Achsabstand (Mitte Pumpen) [mm]

-

325

-

325

Anlagenbreite [mm]

300

560

300

560

Mindestabstand – Motorlüfter min. [mm]

200

200

200

200

Anlagentiefe [mm]

660

660

680

680

Anlagenhöhe [mm]

985

940

985

985

Mindestabstand zur Druckkontrolle min. [mm]

200

200

200

200

Leergewicht [kg]

29

45

29

45

Betriebsgewicht ca. [kg]

39

55

39

55

Versandgewicht ca. [kg]

39

54

39

54

Anschlussdaten

GENO®-FU-X N | GENO®-OSMO-FU-X N

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Nennweite saugseitig/druckseitig [DN]

25/25

25/25

32/25

32/25

Leistungsaufnahme max. [kW]

0,7

1,4

1,4

2,7

Netzanschluss [V]/[Hz]

210 – 240/50 – 60

210 – 240/50 – 60

210 – 240/50 – 60

210 – 240/50 – 60

GENO®-FU-X NE | GENO®-OSMO-FU-X NE

2/40-1 NE

2/40-2 NE

4/40-1 NE

4/40-2 NE

Nennweite saugseitig/druckseitig [DN]

25/25

25/25

32/25

32/25

Leistungsaufnahme max. [kW]

0,7

1,4

1,4

2,7

Netzanschluss [V]/[Hz]

230/50

230/50

230/50

230/50

Zulässige Fördermedien

GENO®-FU-X N | GENO®-OSMO-FU-X N

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Rohwasser, Weichwasser

Geeignet

Geeignet

Geeignet

Geeignet

Permeat (= Reinwasser von RO-Anlage)

Geeignet

Geeignet

Geeignet

Geeignet

Deionat (= Reinstwasser von EDI)

Nicht geeignet

Nicht geeignet

Nicht geeignet

Nicht geeignet

GENO®-FU-X NE | GENO®-OSMO-FU-X NE

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Rohwasser, Weichwasser

Geeignet

Geeignet

Geeignet

Geeignet

Permeat (= Reinwasser von RO-Anlage)

Geeignet

Geeignet

Geeignet

Geeignet

Deionat (= Reinstwasser von EDI)

Geeignet

Geeignet

Geeignet

Geeignet

Leistungsdaten

GENO®-HR-X | GENO®-OSMO-HR-X N

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Nennförderstrom (bester Pumpenwirkungsgrad) [m³/h]

3,4

3,4

6,25

6,25

Förderstrombereich [m³/h]

0,8 – 5,2

0,8 – 5,2

1,4 – 10,2

1,4 – 10,2

Förderhöhenbereich [mWS]

56 – 16

56 – 16

67 – 17

67 – 17

Nullförderhöhe [mWS]

55

55

66

66

Nenndrehzahl (50 Hz) [1/min]

3600

3600

3600

3600

Nenndruck

PN 10

PN 10

PN 10

PN 10

Max. Zulaufdruck [bar]

4

4

3,5

3,5

Saugverhalten

Normalsaugend

Normalsaugend

Normalsaugend

Normalsaugend

Membranausdehnungsgefäß Inhalt [l]

8

8

8

8

GENO®-FU-X NE | GENO®-OSMO-FU-X NE

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Nennförderstrom (bester Pumpenwirkungsgrad) [m³/h]

3,4

3,4

6,25

6,25

Förderstrombereich [m³/h]

0,8 – 5,2

0,8 – 5,2

1,4 – 10,2

1,4 – 10,2

Förderhöhenbereich [mWS]

56 – 16

56 – 16

67 – 17

67 – 17

Nullförderhöhe [mWS]

55

55

66

66

Nenndrehzahl (50 Hz) [1/min]

3600

3600

3600

3600

Nenndruck

PN 10

PN 10

PN 10

PN 10

Max. Zulaufdruck [bar]

4

4

3,5

3,5

Saugverhalten

Normalsaugend

Normalsaugend

Normalsaugend

Normalsaugend

Membranausdehnungsgefäß Inhalt [l]

8

8

8

8

Werkstoff Pumpe

GENO®-FU-X N | GENO®-OSMO-FU-X N

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Laufräder

1.4301

1.4301

1.4301

1.4301

Diffusor

1.4301

1.4301

1.4301

1.4301

Pumpengehäuse

1.4301

1.4301

1.4301

1.4301

Welle

1.4301

1.4301

1.4301

1.4301

Gleitringdichtung

Keramik/Kohle/EPDM

Keramik/Kohle/EPDM

Keramik/Kohle/EPDM

Keramik/Kohle/EPDM

GENO®-FU-X NE | GENO®-OSMO-FU-X NE

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Laufräder

1.4301

1.4301

1.4301

1.4301

Diffusor

1.4301

1.4301

1.4301

1.4301

Pumpengehäuse

1.4301

1.4301

1.4301

1.4301

Welle

1.4301

1.4301

1.4301

1.4301

Gleitringdichtung

Keramik/Kohle/EPDM

Keramik/Kohle/EPDM

Keramik/Kohle/EPDM

Keramik/Kohle/EPDM

Allgemeines

GENO®-FU-X N | GENO®-OSMO-FU-X N

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Wassertemperatur [°C]

5 – 40

5 – 40

5 – 40

5 – 40

Umgebungstemperatur [°C]

5 – 40

5 – 40

5 – 40

5 – 40

GENO®-FU-X NE | GENO®-OSMO-FU-X NE

2/40-1 N

2/40-2 N

4/40-1 N

4/40-2 N

Wassertemperatur [°C]

5 – 40

5 – 40

5 – 40

5 – 40

Umgebungstemperatur [°C]

5 – 40

5 – 40

5 – 40

5 – 40
