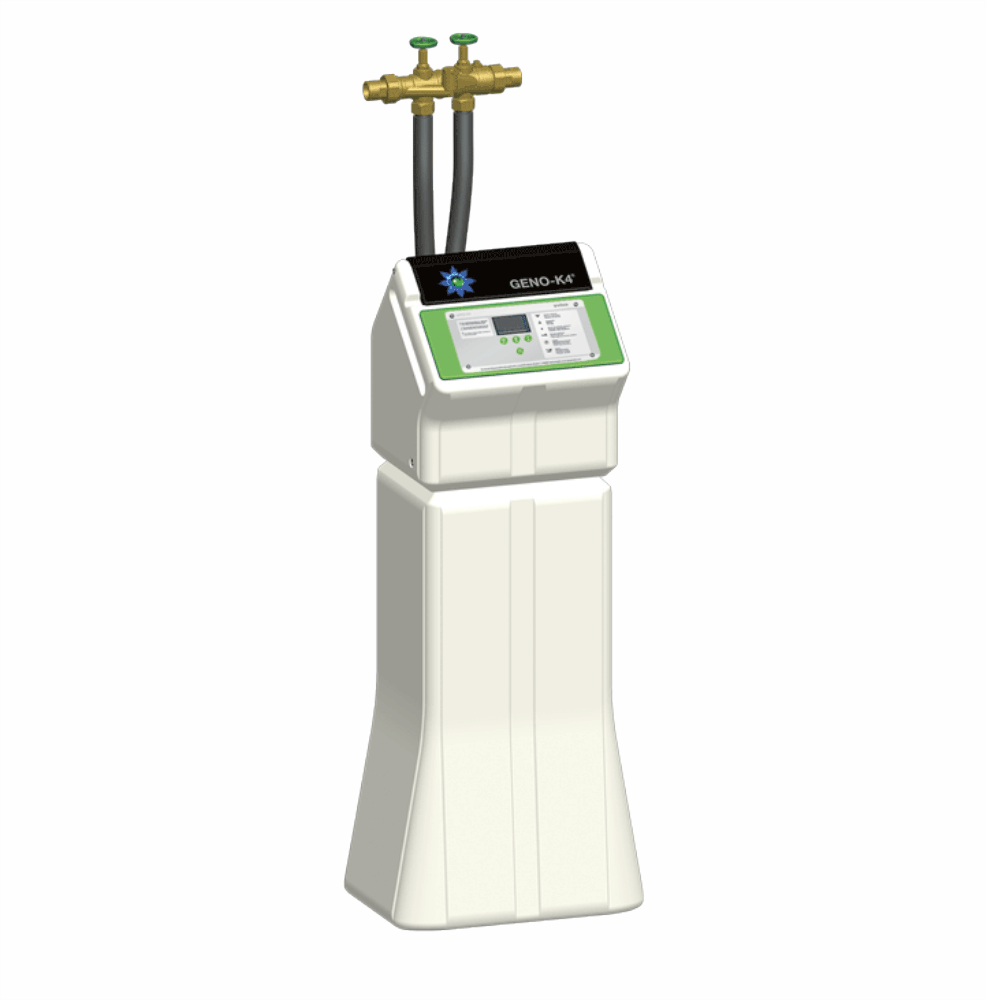

GENO-K4®
Das alternative Kalkschutzgerät GENO-K4® nutzt das sanfte, elektrochemische Verfahren der Unterspannungsabscheidung zur Verringerung von Kalkablagerungen. GENO-K4® leistet hohen Kalkschutz in Warmwasserbereitern und Rohrleitungen ohne Zusatz von Hilfsstoffen wie Chemikalien, Phosphaten oder Regeneriersalz. Im Gerät kommt es durch das Anlegen einer elektrischen Spannung an Elektroden zur Bildung von Impfkristallen aus Kalk. Die werden in das Hauswassernetz gespült und an ihnen wächst weiterer Kalk auf. Dadurch bleibt die Zusammensetzung des Wassers unverändert, der Kalk wird mit dem abfließenden Wasser entfernt und setzt sich nicht im Leitungssystem oder Warmwasserbereiter ab. Das patentierte Verfahren ist hoch wirksam und ohne schädliche Nebenwirkungen.
Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien (z.B. WVU, EVU, VDE, DIN, DVGW bzw. ÖVGW oder SVGW) und die technischen Daten des GENO-K4®. Der Aufstellungsort muss frostsicher, der Schutz der Anlage vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleistet sein. Der Anlage muss grundsätzlich ein Feinfilter vorgeschaltet sein. Für den elektrischen Anschluss ist im Bereich von ca. 1,2 m eine separate Steckdose erforderlich (230 V / 50 Hz). Zur Ableitung des Spülwassers ist ein Kanalanschluss min. DN 50 erforderlich.
Allgemeine Beschreibung der Verfahrenstechnik
Das alternative Kalkschutzgerät GENO-K4 nutzt den Effekt der Unterspannungsabscheidung. Im Gerät sind zwei Elektroden angeordnet. Durch das Anlegen einer elektrischen Spannung kommt es an den Elektroden zur Bildung von Kalkkristallen. Durch die speziell für diesen Prozess entwickelte Oberfläche der Elektroden beim GENO-K4 setzt die Bildung von Kalkkristallen bereits bei einer minimalen Spannung unterhalb der Elektrolysespannung des Wassers ein.
Durch die regelmäßige Umpolung der Elektroden werden die Kalkkristalle von den Elektroden wieder abgelöst, und als mikroskopisch kleine Impfkristalle mit dem durchfließenden Wasser aus dem GENO-K4 in das Hauswassernetz gespült. Im nachgeschalteten Trinkwasser-System setzen sich weitere Kalkablagerungen bevorzugt auf diesen Impfkristallen und weniger auf der Oberfläche der Heizwendel oder in den Rohren ab. Die durch die Anlagerung von Kalk gewachsenen Kristalle werden mit dem abfließenden Wasser aus dem System entfernt. Der sichtbare Effekt ist eine deutliche Verringerung von Kalkablagerungen in Warmwasserbereitern und Rohrleitungen.
Vorteile der Unterspannungsabscheidung
Da die eingesetzte Gleichspannung weit unter der Elektrolysespannung liegt, spricht Grünbeck hier von einem „sanften elektrochemischen Verfahren“. Die Unterspannungsabscheidung in diesem niedrigen Spannungsbereich ist bisher einmalig und hat einige wesentliche Vorteile.
• Es findet keine elektrochemische Spaltung des Wassers statt!
• Spaltprodukte wie CO2, Knallgas oder Nitrit, die korrosiv, explosiv oder gesundheitsschädlich sind, können nicht entstehen.
• Hohe Wirksamkeit ohne Beeinträchtigung der Trinkwasserqualität!
Steuerung
Die elektronische Steuerung des GENO-K4 überwacht die Behandlungsparameter entsprechend der Karbonathärte des Wassers und der Wassermenge. Im Display werden aktuelle Werte, Betriebszustände, sowie die verbleibende Behandlungskapazität angezeigt. Über einen potentialfreien Ausgang können Wartungs- und Störmeldungen an externe Stellen weitergeben werden.
Wasserstopp (Zubehör)
Die Wasserstopp-Funktionalität ist in der Steuerung des GENO-K4 vorbereitet und kann nach Anschluss des Zubehörs aktiviert werden. Der Bodensensor dient zur Überwachung des Aufstellungsraums. Zusätzlich werden Wasserentnahmen der gesamten nachfolgenden Installation vom GENO-K4 auf Entnahmedauer, Menge und Durchfluss kontrolliert.
Für längere Abwesenheit kann eine verschärfte Überwachung (= Urlaubsfunktion) aktiviert werden.
Maße und Gewichte
Variante 1 | |
---|---|
Anlagenbreite [mm] |
450 |
Anlagenhöhe [mm] |
1130 |
Anlagentiefe gesamt / Standfuß [mm] |
470 / 450 |
Anschlusshöhe Zulauf / Ablauf [mm] |
860 / 810 |
Einbaulänge Anschlussblock ohne / mit Verschraubungen [mm] |
190 / 272 |
Leergewicht / Betriebsgewicht / Versandgewicht ca. [kg] |
19,5 / 28 / 30 |
Anschlussdaten
Variante 1 | |
---|---|
Anschlussnennweite |
DN 25 (R 1" AG) |
Kanalanschluss |
DN 50 |
Netzanschluss [V]/[Hz] |
230 / 50/60 |
Elektrische Anschlussleistung (ohne / mit Wasserstopp) [VA] |
60 / 70 |
Leistungsdaten
Variante 1 | |
---|---|
Nenndruck |
PN 10 |
Betriebsdruck [bar] |
1 – 10 |
Nenndurchfluss [m³/h] |
2,5 |
Druckverlust bei Nenndurchfluss (ohne / mit Wasserstopp) [bar] |
0,5 / 0,9 |
Einsatzempfehlung – Karbonathärte des Wassers* [°KH] |
10 – 24 |
Einsatzbereich |
1 - 2 Familien-Haushalt |
