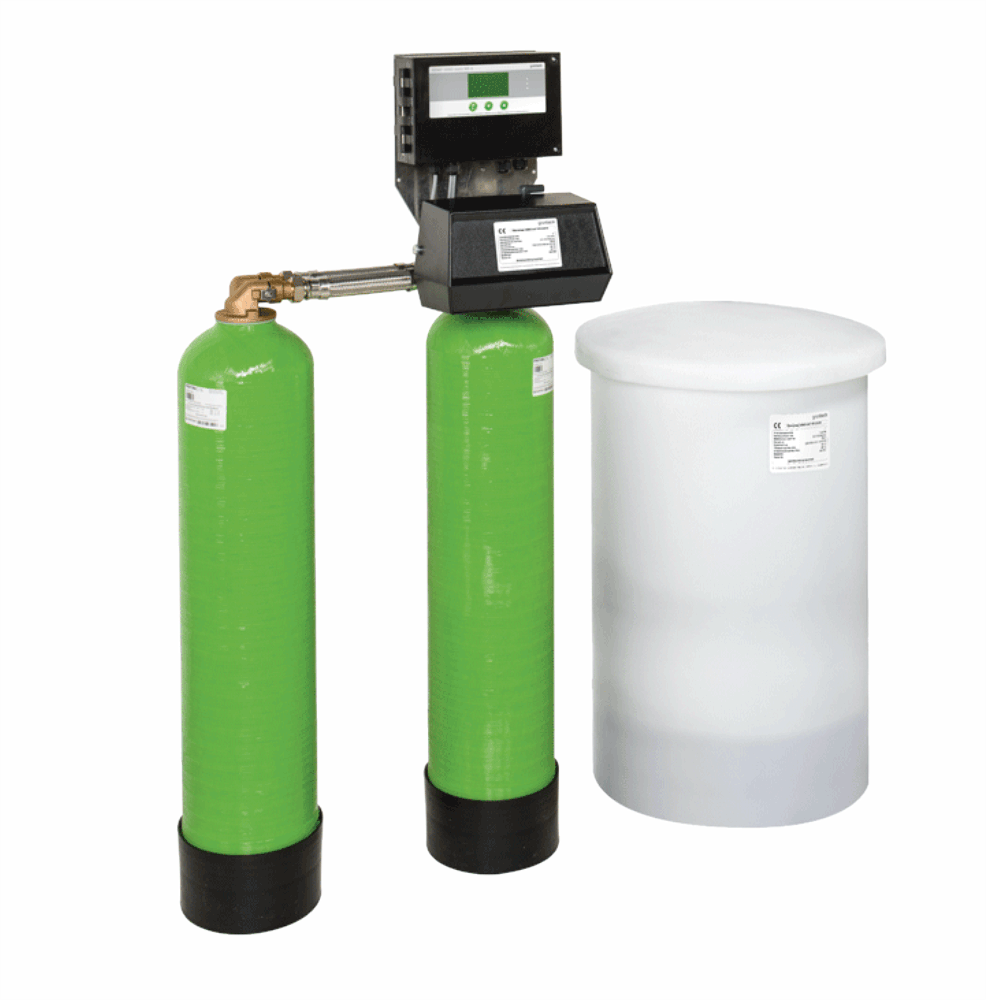

GENO-mat® duo WE-X
Die GENO-mat® duo WE-X (teil-)enthärten Trink- und Brauchwasser, z. B. Brunnen-, Prozess-, Kesselspeise- und Kühlwasser. Die mengenabhängig gesteuerten Enthärtungsanlagen arbeiten nach dem Ionenaustauschverfahren und sind mit einem Zentralsteuerkopf für beide Austauscherbehälter ausgestattet. Als Doppelanlagen sind sie für die kontinuierliche Versorgung mit Weichwasser geeignet, die Regeneration mit Vollbesalzung (Industrie, Enthärtung < 0,1 dH) und Sparbesalzung (Wohnhäuser) ist im Angebot. Das Weichwasser wird über eine Verschneideeinrichtung, die bei den Größen 50, 130, 230 integriert ist, auf den gewünschten Härtebereich (vorzugsweise Härtebereich 1) verschnitten. Die Anlagen sind in fünf Größen von 2,0 m³/h bis 9,5 m³/h Dauerdurchfluss erhältlich.
Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Den Anlagen muss grundsätzlich ein Feinfilter vorgeschaltet sein. Die Anlagen müssen gemäß DIN 1988, Teil 4 abgesichert sein (z. B. Systemtrenner). Der Aufstellungsort muss frostsicher sein und den Schutz der Anlage vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten.
Die Enthärtungsanlage arbeitet nach dem Ionenaustauschverfahren.
Die Enthärtungsanlage GENO-mat® duo WE-X ist eine Doppelanlage zur kontinuierlichen Versorgung mit Weichwasser. Sie ist mit einem Zentralsteuerventil für beide Austauscherbehälter ausgestattet und wird mengenabhängig gesteuert. Die Regeneration wird ausgelöst, wenn die vorgegebene Wassermenge in einem Austauscherbehälter enthärtet wurde. Die Anlage regeneriert mit Weichwasser.
Maße und Gewichte
|
GENO-mat® duo WE-X |
65 |
150 |
300 |
450 |
750 |
|---|---|---|---|---|---|
|
Gesamthöhe [mm] |
1310 |
1530 |
1790 |
1840 |
1970 |
|
Gesamthöhe (ohne Steuerung) [mm] |
1080 |
1300 |
1560 |
- |
- |
|
Austauscherbehälter Durchmesser [mm] |
208 |
257 |
334 |
369 |
469 |
|
Flaschenmittenabstand [mm] |
400 |
400 |
400 |
700 |
700 |
|
Salztank Durchmesser [mm] |
500 |
570 |
700 |
780 |
900 |
|
Salztank Gesamthöhe [mm] |
810 |
880 |
870 |
1100 |
1250 |
|
Höhe Sicherheitsüberlauf Salztank [mm] |
700 |
780 |
770 |
980 |
1120 |
|
Anschlusshöhe Steuerventil (Rohwasser) [mm] |
940 |
1160 |
1420 |
1710 |
1830 |
|
Fundamenttiefe min. [mm] |
600 |
700 |
800 |
900 |
1000 |
|
Fundamentlänge min. [mm] |
1460 |
1500 |
1700 |
2100 |
2400 |
|
Betriebsgewicht ca. [kg] |
285 |
435 |
730 |
1110 |
1745 |
|
GENO-mat® duo WE-X |
50 |
130 |
230 |
330 |
530 |
|---|---|---|---|---|---|
|
Gesamthöhe [mm] |
1310 |
1530 |
1790 |
1840 |
1970 |
|
Gesamthöhe (ohne Steuerung) [mm] |
1080 |
1300 |
1560 |
- |
- |
|
Austauscherbehälter Durchmesser [mm] |
208 |
257 |
334 |
369 |
469 |
|
Flaschenmittenabstand [mm] |
400 |
400 |
400 |
700 |
700 |
|
Salztank Durchmesser [mm] |
410 |
500 |
570 |
700 |
700 |
|
Salztank Gesamthöhe [mm] |
670 |
810 |
880 |
870 |
870 |
|
Höhe Sicherheitsüberlauf Salztank [mm] |
570 |
700 |
780 |
770 |
770 |
|
Anschlusshöhe Steuerventil (Rohwasser) [mm] |
940 |
1160 |
1420 |
1710 |
1830 |
|
Fundamenttiefe min. [mm] |
500 |
600 |
700 |
800 |
800 |
|
Fundamentlänge min. [mm] |
1300 |
1500 |
1600 |
2100 |
2200 |
|
Betriebsgewicht ca. [kg] |
190 |
340 |
555 |
825 |
1080 |
Anschlussdaten
|
GENO-mat® duo WE-X |
65 |
150 |
300 |
450 |
750 |
|---|---|---|---|---|---|
|
Anschlussnennweite |
DN 25 (1" IG) |
DN 25 (1" IG) |
DN 25 (1" IG) |
DN 40 (1½" IG) |
DN 40 (1½" IG) |
|
Kanalanschluss min |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
|
Netzanschluss [V]/[Hz] |
85-250/50-60 |
85-250/50-60 |
85-250/50-60 |
85-250/50-60 |
85-250/50-60 |
|
Elektrische Anschlussleistung [VA] |
10 |
10 |
10 |
10 |
10 |
|
GENO-mat® duo WE-X |
50 |
130 |
230 |
330 |
530 |
|---|---|---|---|---|---|
|
Anschlussnennweite |
DN 25 (1" IG) |
DN 25 (1" IG) |
DN 25 (1" IG) |
DN 40 (1½" IG) |
DN 40 (1½" IG) |
|
Kanalanschluss min. |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
|
Netzanschluss [V]/[Hz] |
85-250/50-60 |
85-250/50-60 |
85-250/50-60 |
85-250/50-60 |
85-250/50-60 |
|
Elektrische Anschlussleistung [VA] |
10 |
10 |
10 |
10 |
10 |
Leistungsdaten
|
GENO-mat® duo WE-X |
65 |
150 |
300 |
450 |
750 |
|---|---|---|---|---|---|
|
Nenndruck (PN) [bar] |
10 |
10 |
10 |
10 |
10 |
|
Betriebsdruck min./max [bar] |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
|
max. Dauerdurchfluss bei Resthärte < 0,1 °dH [m³/h] |
2,0 |
3,0 |
5,0 |
6,0 |
9,5 |
|
Druckverlust bei max. Dauerdurchfluss [bar] |
0,6 |
1,1 |
2,1 |
1,5 |
2,3 |
|
kV-Wert (bei p = 1,0 bar) [m³/h] |
2,6 |
2,7 |
3,1 |
4,5 |
5,6 |
|
Nennkapazität [mol] |
12,0 |
26,6 |
53,9 |
80,2 |
133,2 |
|
Kapazität pro kg Regeneriersalz [mol/kg] |
3,33 |
3,32 |
3,32 |
3,16 |
3,33 |
|
Zeitkapazität [m³ x °dH/h] |
72 |
84 |
145 |
214 |
269 |
|
GENO-mat® duo WE-X |
50 |
130 |
230 |
330 |
530 |
|---|---|---|---|---|---|
|
Nenndruck (PN) [bar] |
10 |
10 |
10 |
10 |
10 |
|
Betriebsdruck min./max [bar] |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
|
max. Dauerdurchfluss bei Resthärte < 0,1 °dH [m³/h] |
2,0 |
3,0 |
5,0 |
6,0 |
9,5 |
|
Spitzendurchfluss bei Verschneidung auf 8 ° dH und einer Rohwasserhärte von 20 ° dH [m³/h] |
3,3 |
5,0 |
8,3 |
10,0 |
15,8 |
|
Druckverlust bei max. Dauerdurchfluss [bar] |
0,6 |
1,1 |
2,1 |
1,5 |
2,3 |
|
kV-Wert (bei p = 1,0 bar) [m³/h] |
2,6 |
2,7 |
3,1 |
4,5 |
5,6 |
|
kV-Wert bei Verschneidung auf 8 ° dH und einer Rohwasserhärte von 20 ° dH [m³/h] |
4,3 |
4,5 |
5,2 |
7,5 |
9,3 |
|
Nennkapazität [mol] |
9,5 |
20,9 |
42,3 |
60,0 |
95,2 |
|
Kapazität pro kg Regeneriersalz [mol/kg] |
5,27 |
5,22 |
5,22 |
5,20 |
5,90 |
|
Zeitkapazität [m³ x °dH/h] |
68 |
81 |
143 |
207 |
243 |
Füllmengen und Verbrauchsdaten
|
GENO-mat® duo WE-X |
65 |
150 |
300 |
450 |
750 |
|---|---|---|---|---|---|
|
Harzmenge [l] |
18 |
40 |
81 |
115 |
200 |
|
Freibord (Harz in Natriumform) ca. [mm] |
270 |
230 |
290 |
390 |
300 |
|
Salzverbrauch pro Regeneration ca. [kg] |
3,6 |
8,0 |
16,2 |
25,3 |
40,0 |
|
Regeneriersalzvorrat max. [kg] |
130 |
190 |
285 |
485 |
760 |
|
Gesamtabwassermenge pro Regeneration ca. [l] |
112 |
211 |
451 |
693 |
1020 |
|
Arbeitswassermenge [l] |
10 |
22 |
45 |
70 |
111 |
|
Mindest-Salzfüllhöhe [mm] |
- |
- |
- |
- |
50 |
|
GENO-mat® duo WE-X |
50 |
130 |
230 |
330 |
530 |
|---|---|---|---|---|---|
|
Harzmenge [l] |
18 |
40 |
81 |
115 |
200 |
|
Freibord (Harz in Natriumform) ca. [mm] |
270 |
230 |
290 |
390 |
300 |
|
Salzverbrauch pro Regeneration ca. [kg] |
1,8 |
4,0 |
8,1 |
11,5 |
16,0 |
|
Regeneriersalzvorrat max. [kg] |
65 |
130 |
190 |
285 |
285 |
|
Gesamtabwassermenge pro Regeneration ca. [l] |
98 |
181 |
376 |
583 |
865 |
|
Arbeitswassermenge [l] |
5 |
11 |
23 |
32 |
44 |
