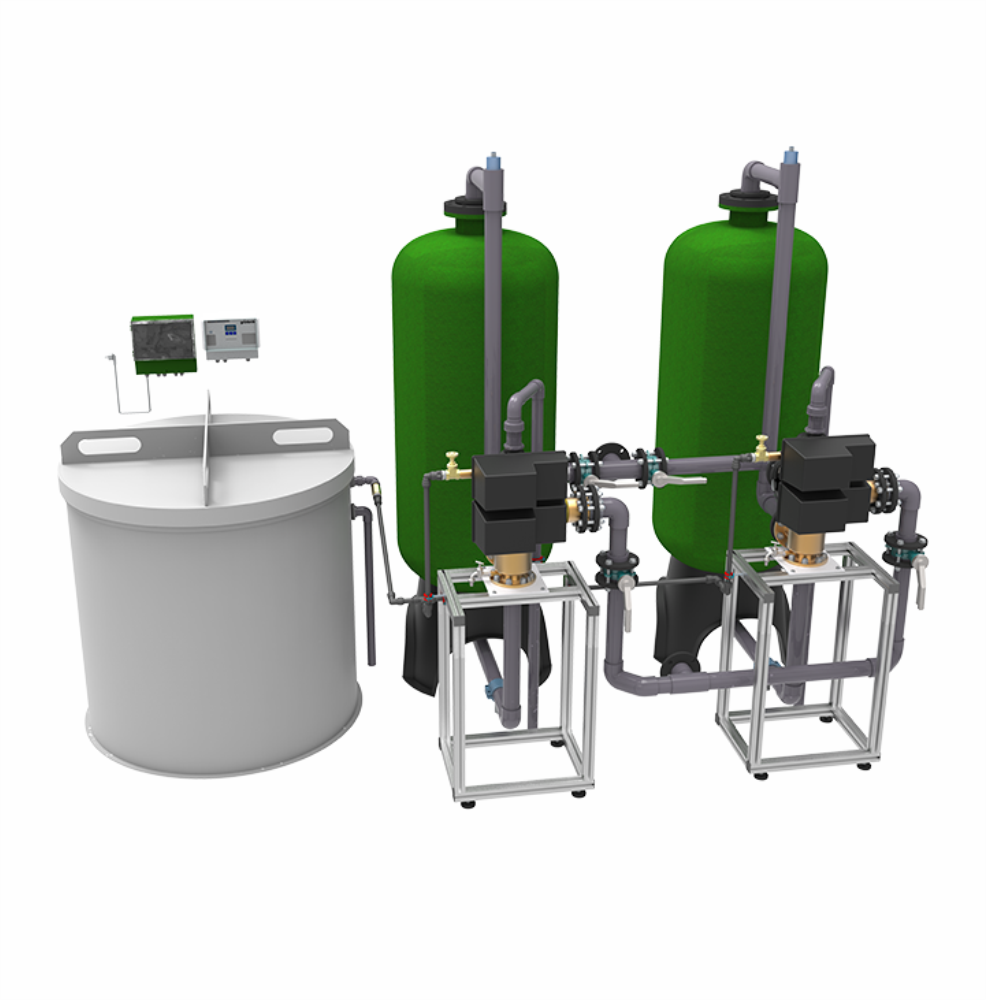

GENO-mat® GVA Einzel
Die Enthärtungsanlagen GENO-mat® GVA (teil-)enthärten Wasser in Gewerbe und Industrie, z. B. Brunnen-, Prozess-, Kesselspeise- und Kühlwasser. Als Doppelanlagen sind die GENO-mat® GVA für die kontinuierliche Versorgung mit Weichwasser geeignet. Die Modellvarianten, Regeneration mit Voll- oder Sparbesalzung, liefern nach dem Prinzip des Ionenaustausches Weichwasser mit < 0,1 dH. Der GENO-mat® GVA ist durch den Wassermengenzähler gesteuert, ein Mikroprozessor koordiniert die Anlagenfunktionen. Während der Regeneration liefert die Doppelanlage über den zweiten Austauscher Weichwasser, sie ist in fünf Größen von 18m³/h bis 52m³/h erhältlich. Die Einzelanlage liefert während der Regeneration über einen integrierten Bypass Hartwasser.
Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Den Anlagen muss grundsätzlich ein Feinfilter vorgeschaltet sein. Die Anlagen müssen gemäß DIN EN 1717 abgesichert sein (z. B. Systemtrenner). Der Aufstellungsort muss frostsicher sein und den Schutz der Anlage vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten.
Die Enthärtungsanlage GENO-mat GVA arbeitet nach dem bewährten Ionenaustauschverfahren.
Als Doppelanlagen sind sie für die kontinuierliche Versorgung mit Weichwasser geeignet.
Die Einzelanlage liefert über einen Bypass im Steuerventil während der Regeneration Rohwasser.
Bei Ausfall eines Austauschers (nur Doppelanlagen) lässt sich der andere Austauscher als Einzelanlage betreiben.
Eine Regeneration wird ausgelöst, wenn die vorgegebene Wassermenge in einem Austauscherbehälter enthärtet wurde.
Maße und Gewichte
|
8/15-2 |
9/15-2 |
10/15-2 |
12/15-2 | |
|---|---|---|---|---|
|
Erforderliche Raumhöhe (Stahl/Kunststoff) |
2600/2950 |
2650/3000 |
2700/3100 |
2780/3100 |
|
Austauscherbehälter Durchmesser (Stahl/Kunststoff) [mm] |
800/770 |
900/927 |
1000/1074 |
1200/1226 |
|
max. Behälter Durchmesser (Stahl/Kunststoff) [mm] |
1100/800 |
1200/1000 |
1300/1100 |
1500/1300 |
|
Zylindrische Höhe (Stahl/Kunststoff) [mm] |
1500/1285 |
1500/1270 |
1500/1160 |
1500/1075 |
|
Gesamthöhe (Stahl/Kunststoff) [mm] |
2100/2650 |
2150/2750 |
2200/2900 |
2280/2900 |
|
Soletankdeckel Durchmesser [mm] |
1340 |
1340 |
1420 |
1790 |
|
Soletankhöhe mit Deckel [mm] |
1440 |
1440 |
1640 |
1690 |
|
Soletankhöhe ohne Deckel [mm] |
1250 |
1250 |
1450 |
1500 |
|
Gesamttiefe [mm] |
1850 |
2000 |
2100 |
2350 |
|
Behälterabstand [mm] |
1300 |
1400 |
1500 |
1700 |
|
Wandabstand (Stahl/Kunststoff) [mm] |
700/650 |
770/700 |
770/700 |
950/900 |
|
Gesamtbreite (Stahl/Kunststoff) [mm] |
3750 |
3950 |
4350 |
5050 |
|
Abstand [mm] |
1250 |
1370 |
1420 |
1700 |
|
Anschlusshöhe Rohwasser [mm] |
1208 |
1208 |
1208 |
1208 |
|
Anschlusshöhe Weichwasser [mm] |
408 |
408 |
408 |
408 |
|
Betriebsgewicht ca. (Stahl/Kunststoff) [kg] |
4750/4400 |
5800/5400 |
6550/6100 |
9200/8700 |
Anschlussdaten
|
8/15-2 |
9/15-2 |
10/15-2 |
12/15-2 | |
|---|---|---|---|---|
|
Anschlussnennweite |
DN 65 |
DN 80 |
DN 100 |
DN 100 |
|
Kanalanschluss min |
DN 100 |
DN 100 |
DN 100 |
DN 100 |
|
Netzanschluss [V]/[Hz] |
230/50 |
230/50 |
230/50 |
230/50 |
|
Elektrische Anschlussleistung [VA] |
20/340 |
20/340 |
20/340 |
20/340 |
|
Kontaktwasserzähler [QN]/[NG] |
15/R 2“ |
25/DN 65 |
40/DN 80 |
40/DN 80 |
Leistungsdaten
|
8/15-2 |
9/15-2 |
10/15-2 |
12/15-2 | |
|---|---|---|---|---|
|
Nenndruck (Stahl/Kunststoff) |
PN 6/PN 10 |
PN 6/PN 10 |
PN 6/PN 10 |
PN 6/PN 10 |
|
Betriebsdruck min./max. (Stahl) [bar] |
2,5/6,0 |
2,5/6,0 |
2,5/6,0 |
2,5/6,0 |
|
Betriebsdruck min./max. (Kunststoff) [bar] |
2,5/8,0 |
2,5/8,0 |
2,5/8,0 |
2,5/8,0 |
|
Nenndurchfluss bei Resthärte < 0,1 °dH (< 0,5 °dH) [m³/h] |
20 (24) |
25 (30) |
30 (36) |
45 (52) |
|
Druckverlust bei Nenndurchfluss bei < 0,1° dH (< 0,5° dH) [bar] |
1,2 (1,7) |
0,8 (1,5) |
0,9 (1,25) |
1,3 (1,7) |
|
Nennkapazität [mol] |
2 x 250 |
2 x 320 |
2 x 375 |
2 x 555 |
|
Kapazität pro kg Regeneriersalz [mol/kg] |
3,6 |
3,6 |
3,6 |
3,6 |
Füllmengen und Verbrauchsdaten
|
8/15-2 |
9/15-2 |
10/15-2 |
12/15-2 | |
|---|---|---|---|---|
|
Harzmenge [l] |
2 x 600 |
2 x 750 |
2 x 900 |
2 x 1300 |
|
Kiesmenge [kg] |
2 x 25 |
2 x 50 |
2 x 125 |
2 x 150 |
|
Salzvorrat, max. [kg] |
1550 |
1550 |
2090 |
3460 |
|
Salzverbrauch pro Regeneration ca. [kg] |
70 |
90 |
105 |
152 |
|
Gesamtabwassermenge pro Regeneration ca. [m³] |
2,9 |
3,9 |
4,6 |
6,2 |
