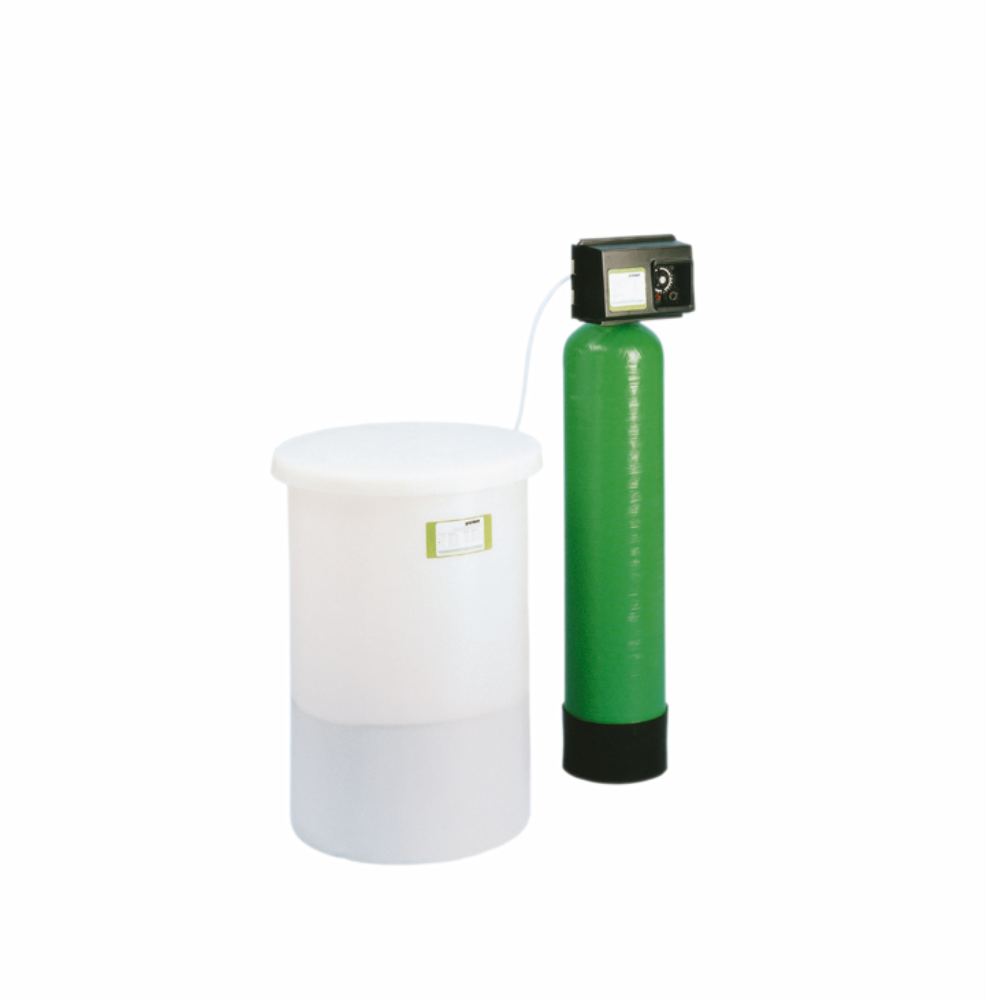

GENO-mat® ZF
Enthärtungsanlagen der Baureihe GENO-mat® ZF sind zum Enthärten und Teilenthärten von Trink- und Brauchwasser bestimmt. Sie arbeiten vorwiegend in industriellen Einsatzgebieten mit definiertem Wasserverbrauch, dort wo nicht ständig weiches Wasser benötigt wird. Die Anlagen nutzen das Ionenaustauschverfahren. Die GENO-mat ZF® werden mit Vollbesalzung regeneriert und sind dadurch zur Enthärtung auf weniger als 0,1 dH geeignet. Sie besitzen einen integrierten Bypass (Umgehungsleitung) zur Versorgung mit Rohwasser während der Regeneration. Diese wird nach einem eingestellten Zeitabstand ausgelöst. Die Anlagen sind in fünf Größen von 2,0 m³/h bis 9,5 m³/h Spitzendurchfluss erhältlich.
Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Den Anlagen muss grundsätzlich ein Feinfilter vorgeschaltet sein. Die Anlagen müssen gemäß DIN EN 1717 gesichert sein (z. B. Systemtrenner). Der Aufstellungsort muss frostsicher sein und den Schutz der Anlage vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten.
Die Enthärtungsanlage arbeitet nach dem Ionenaustauschverfahren.
Die Enthärtungsanlage GENO-mat® ZF ist eine Einzelanlage mit integriertem Bypass (Umgehungsleitung) zur Versorgung mit Rohwasser während der Regeneration. Sie ist mit einer zeitabhängigen Steuerung ausgestattet. Die Regeneration wird nach einem eingestellten Zeitabstand ausgelöst.
Maße und Gewichte
|
GENO-mat® duo WE-X |
65 |
150 |
300 |
450 |
750 |
|---|---|---|---|---|---|
|
Gesamthöhe [mm] |
1070 |
1290 |
1560 |
1820 |
1940 |
|
Austauscherbehälter Durchmesser [mm] |
208 |
257 |
334 |
369 |
469 |
|
Salztank Durchmesser [mm] |
500 |
570 |
700 |
780 |
900 |
|
Salztank Gesamthöhe [mm] |
810 |
880 |
870 |
1100 |
1250 |
|
Höhe Sicherheitsüberlauf Salztank [mm] |
695 |
775 |
765 |
975 |
1115 |
|
Anschlusshöhe Steuerventil (Rohwasser) [mm] |
940 |
1160 |
1430 |
1690 |
1810 |
|
Fundamenttiefe min. [mm] |
600 |
700 |
800 |
900 |
1000 |
|
Fundamentlänge min. [mm] |
1000 |
1100 |
1300 |
1500 |
1700 |
|
Betriebsgewicht ca. [kg] |
255 |
375 |
610 |
930 |
1445 |
Anschlussdaten
|
65 |
150 |
300 |
450 |
750 | |
|---|---|---|---|---|---|
|
Anschlussnennweite |
DN 25 (1" IG) |
DN 25 (1" IG) |
DN 25 (1" IG) |
DN 40 (1½" IG) |
DN 40 (1½" IG) |
|
Kanalanschluss min |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
|
Netzanschluss [V]/[Hz] |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
|
Elektrische Anschlussleistung [VA] |
10 |
10 |
10 |
10 |
10 |
Leistungsdaten
|
GENO-mat® duo WE-X |
65 |
150 |
300 |
450 |
750 |
|---|---|---|---|---|---|
|
Nenndruck (PN) [bar] |
10 |
10 |
10 |
10 |
10 |
|
Betriebsdruck min./max [bar] |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
2,0/8,0 |
|
Spitzendurchfluss bei Resthärte < 0,1 °dH [m³/h] |
2,0 |
3,0 |
5,0 |
6,0 |
9,5 |
|
Druckverlust bei Spitzendurchfluss [bar] |
0,6 |
1,0 |
1,8 |
1,2 |
1,6 |
|
kV-Wert (bei p = 1,0 bar) [m³/h] |
2,8 |
2,9 |
3,5 |
5,0 |
6,8 |
|
Nennkapazität [mol] |
12,0 |
26,6 |
53,9 |
80,2 |
133,2 |
|
Kapazität pro kg Regeneriersalz [mol/kg] |
2,92 |
3,24 |
3,30 |
2,92 |
3,15 |
|
Zeitkapazität [m³ x °dH/h] |
52 |
94 |
112 |
132 |
154 |
Füllmengen und Verbrauchsdaten
|
GENO-mat® duo WE-X |
65 |
150 |
300 |
450 |
750 |
|---|---|---|---|---|---|
|
Harzmenge [l] |
18 |
40 |
81 |
115 |
200 |
|
Freibord (Harz in Natriumform) ca. [mm] |
270 |
230 |
290 |
390 |
300 |
|
Salzverbrauch pro Regeneration ca. [kg] |
4,1 |
8,2 |
16,3 |
27,3 |
42,2 |
|
Regeneriersalzvorrat max. [kg] |
130 |
190 |
285 |
485 |
760 |
|
Gesamtabwassermenge pro Regeneration ca. [l] |
120 |
210 |
470 |
800 |
1070 |
|
Arbeitswassermenge [l] |
10 |
22 |
45 |
70 |
111 |
|
Mindest-Salzfüllhöhe [mm] |
- |
- |
- |
- |
50 |
