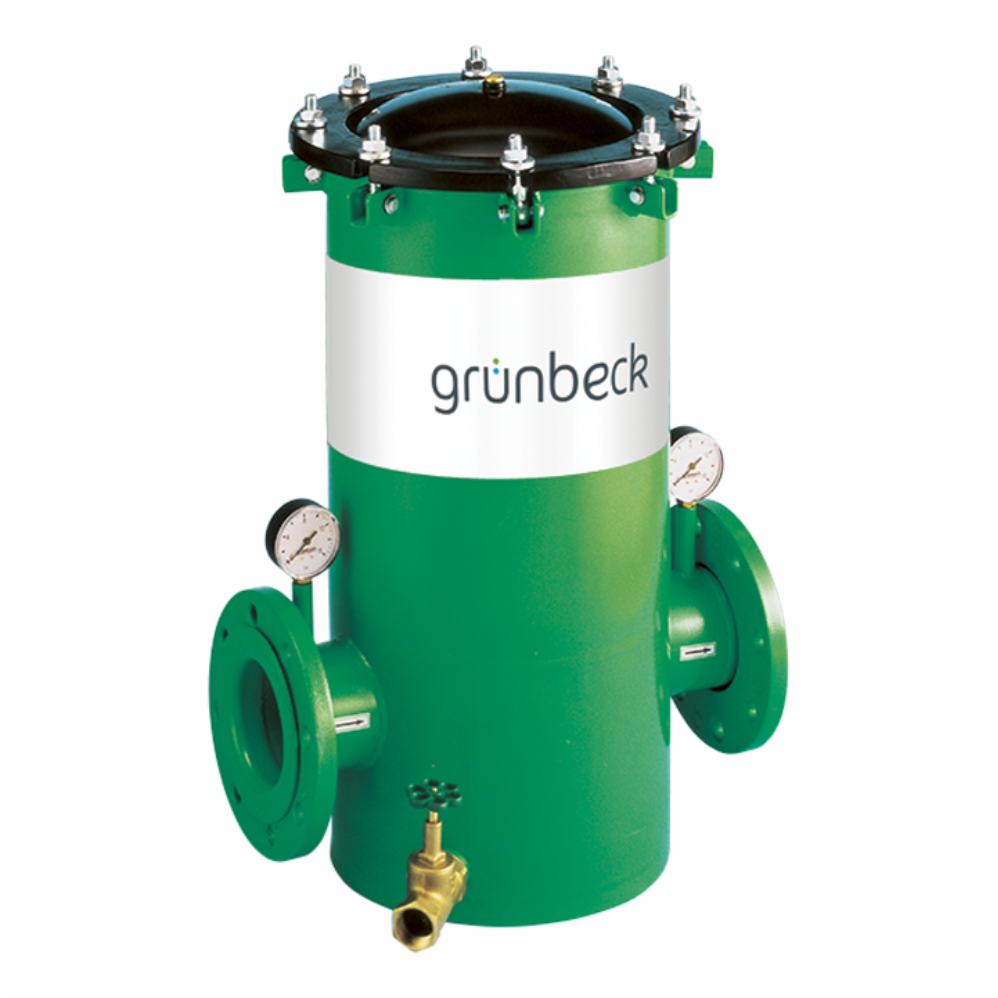

GENO®-Feinfilter FM

Der GENO®-Feinfilter FM (DN 150-DN 200) schützt die Wasserinstallation in Gewerbe und Industrie. Er ist innen und außen kunststoffbeschichtet. Der Schutzfilter enthält mehrere Filterkerzen, die sich leicht wechseln lassen. Zur Erstausstattung gehören Filterkerzen mit 80 µm (0,08 mm), auch 50 µm, 100 µm und 500 µm sind nachrüstbar. Mit dem Roh- und Reinwassermanometer bleibt der Druck unter Kontrolle.

  • DN 150, 200

  • Wassertemperatur max. 30 °C

  • Nenndruck PN 10 bar

  • Erstausstattung Filterkerzen 80 μm

  • 50 μm, 100 μm und 500 μm nachrüstbar

Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Der Einbauort muss frostsicher sein. Außerdem sollte ein Kanalanschluss (Bodenablauf) vorhanden sein. Die Filter sollten gemäß ihrer Nennweite in gleichdimensionierte Rohrleitungen eingebaut werden. Bauteile über der vorgesehenen Einbaustelle müssen in ausreichendem Abstand eingebaut sein, um ein problemloses Auswechseln der Filterkerzen zu ermöglichen. In Fällen, in denen auch während des Filterkerzenwechsels die Wasserversorgung aufrechterhalten werden muss, ist entweder der Einbau eines Filters mit geringerer Durchflussleistung in die Umgehungsleitung erforderlich oder er wird die Parallelschaltung von 2 GENO®-Feinfiltern FM (evtl. mit je 50 % der max. Durchflussleistung) empfohlen.

Das Rohwasser strömt durch den Rohwassereingang in den Filterbehälter ein und dringt dann von außen nach innen durch die Filterkerzen zum Reinwasserausgang. In Abhängigkeit von ihrer Größe und bedingt durch die spezielle Strömungsführung setzen sich die groben Fremdpartikel zuerst am Boden des Filterbehälters ab.

Die übrigen Fremdpartikel mit einer Größe > 80 μm(= 0,080 mm) werden an der Außenseite der Filterkerzen zurückgehalten. (Sonderausführung > 100 und > 500 μm). Die Standzeit der Filterkerzen ist abhängig vom Verschmutzungsgrad des Wassers. Sie müssen gewechselt werden, wenn infolge ihrer zunehmenden Verschmutzung der Wasserdruck im Leitungsnetz für den Verwendungszweck nicht mehr ausreicht oder wenn ein Differenzdruck von max. 0,8 bar erreicht ist.

Unabhängig vom Verschmutzungsgrad ist der Wechsel jedoch spätestens nach halbjähriger Betriebszeit vorzunehmen (gemäß DIN EN 806, Teil 5).

Der Differenzdruck kann aus den Anzeigen am roh- und reinwasserseitigen Manometer ermittelt werden. Mit dem als Sonderzubehör lieferbaren Differenzdruckschalter kann bei erreichtem Differenzdruck ein Meldesignal abgegriffen werden. Bei Einsatz dieser Einheit kann der erforderliche Filterkerzenwechsel über den zugehörigen elektrischen Kontaktgeber optisch oder akustisch als Fernanzeige signalisiert werden.

Das bedienungsfreundliche Verschlusssystem ermöglicht einen problemlosen, zügigen Filterkerzenwechsel mit nur kurzer Betriebsunterbrechung.

Differenzdruckschalter
Empfehlenswert bei gewünschtem Anschluss an eine zentrale Leitwarte.

Mit optischer Anzeige des Differenzdrucks und elektrischem Kontaktgeber (potentialfrei) für optische oder akustische Signalisierung eines erforderlichen Filterkerzenwechsels für Anschluss an Rohwassereingang und Reinwasserausgang des GENO®-Feinfilters FM.

Maße und Gewichte



Variante 1

Variante 2

Gesamthöhe [mm]

830

1190

Bauhöhe bis Mitte Anschluss [mm]

597

956

Ausbaumaß Filterkerze [mm]

600

900

Einbaulänge ohne Gegenflansche nach DIN 2642 [mm]

690

690

Wandabstand min. (bis Mitte Anschluss)

300

300

Filterkerzen (Anzahl)

14

28

Leergewicht [kg]

100

124

Betriebsgewicht, ca. [kg]

255

327

Anschlussdaten



Variante 1

Variante 2

Anschlussnennweite

DN 150

DN 200

Leistungsdaten



Variante 1

Variante 2

Durchflussleistung bei 0,2 bar p [m³/h]

150

280

Filterfeinheit Kalt-, Warmwasser / Kühlwasser [µm]

80 / 500

50 / 500

Nenndruck

Kaltwasser PN 10
Warmwasser PN 6

Kaltwasser PN 10
Warmwasser PN 6

Umweltdaten



Variante 1

Variante 2

Wasser-/Umgebungstemperatur max. [°C]

Kaltwasser 30/40
Warmwasser 90/40

Kaltwasser 30/40
Warmwasser 90/40

Betriebsdruck bei Wassertemperatur max. [bar/°C]

Kaltwasser 10/30
Warmwasser 6/90

Kaltwasser 10/30
Warmwasser 6/90

Zulässiger Differenzdruck max. [bar]

0,8

0,8
