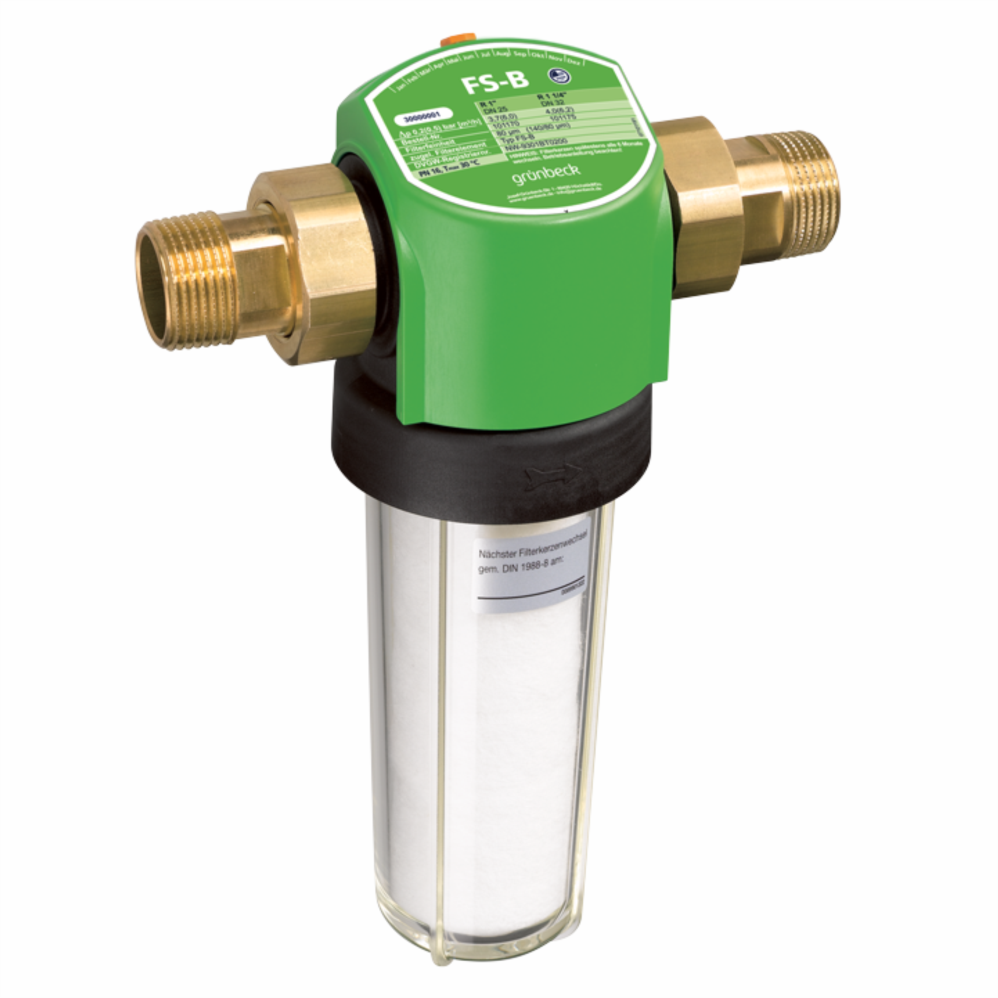

GENO®-Feinfilter FS-B

Der GENO®-Feinfilter Typ FS-B schützt die Hauswasserinstallation und filtriert Trinkwasser (DIN EN 806-2). Der strömungstechnisch optimierte Feinfilter ist aus hochfestem, technischem Kunststoff. Integriert sind Gewindeanschlüsse aus Messing für den waagrechten Einbau (für senkrechten Einbau siehe Filterbaureihe BOXER®), der Feinfilter besitzt Wasserzählerverschraubungen. Wartungsfreundlich erinnert die integrierte 12-teilige Datumsanzeige an das rechtzeitige Auswechseln des Filtereinsatzes (DIN EN 806-5). Die transparente Filterglocke ist von Hand schraubbar und beständig gegen Haushaltsreiniger. Der Feinfilter beinhaltet in Erstausstattung eine Filterkerze (Polyethylen) mit 80 µm (0,08 mm) Filterfeinheit. Lieferbar sind auch Filtereinsätze mit 5, 20 und 50 µm.

  • Anschlussnennweite von R 1" bis 2"

  • Kerzenfilter aus Kunststoff

  • Wassertemperatur max. 30 °C

  • Nenndruck PN 16 bar

  • Filterfeinheit 80 μm

  • 50 μm, 20 μm und 5 μm nachrüstbar

  • DVGW-zertifiziert

Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln, Dämpfen und direkter Sonnenbestrahlung gewährleisten.

Der Filtrationsvorgang
Das ungefilterte Rohwasser strömt durch die Eingangsseite in den Filter und dringt dann von außen nach innen durch die Filterkerze zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe, je nach Filtereinsatz, von > 5 μm, 20 μm, 50 μm, 80 μm (DVGW-Version) zurückgehalten. Abhängig von Größe und Gewicht bleiben die Fremdpartikel entweder an bzw. in der Filterkerze haften, oder sie fallen direkt nach unten in die Filterglocke.

Der Filterkerzenwechsel
Wenn aufgrund zunehmender Verschmutzung der Filterkerze der Wasserdruck im Leitungsnetz spürbar nachlässt, ist die Filterkerze zu wechseln.
Unabhängig vom Verschmutzungsgrad ist der Wechsel aus hygienischen Gründen gemäß DIN 1988 jedoch spätestens alle 6 Monate vorzunehmen. Auf der Gehäuseoberseite des Feinfilters befindet sich ein einstellbarer Wartungsreiter.
Der Wartungsreiter wird bei der Inbetriebnahme und später nach der Wartung auf den nächsten Wartungstermin gesetzt.

Feinfilter FS-B
Aus hochfesten Kunststoffen für den waagrechten Einbau in die Trinkwasserleitung.

Maße und Gewichte



Variante 1

Variante 2

Variante 3

Variante 4

Bauhöhe bis Mitte Anschluss [mm]

265

265

508

508

Ausbaumaß Filterkerze [mm]

150

150

390

390

Einbaulänge mit/ohne Verschraubung [mm]

182/100

191/100

283/160

277/160

Wandabstand min. (Mitte Rohrleitung)

45

45

65

65

Leergewicht [kg]

1,2

1,4

3,7

4,4

Anschlussdaten



Variante 1

Variante 2

Variante 3

Variante 4

Anschlussnennweite

DN 25

DN 32

DN 40

DN 50

Anschlussgröße

1“

1¼“

1½“

2“

Leistungsdaten



Variante 1

Variante 2

Variante 3

Variante 4

Durchflussleistung bei p 0,2(0,5)bar [m³/h]

3,7(6,0)

4,0(6,2)

11,1(19,9)

13,9(23,3)

Filterfeinheit [µm]

80

80

80

80

Obere/untere Durchlassweite [µm]

140/80

140/80

140/80

140/80

Nenndruck

PN 16

PN 16

PN 16

PN 16

Allgemeines



Variante 1

Variante 2

Variante 3

Variante 4

Wassertemperatur [°C]

30

30

30

30

Umgebungstemperatur [°C]

40

40

40

40

DVGW-Registriernummer

angemeldet

angemeldet

angemeldet

angemeldet
