GENO®-OSMO-RKF

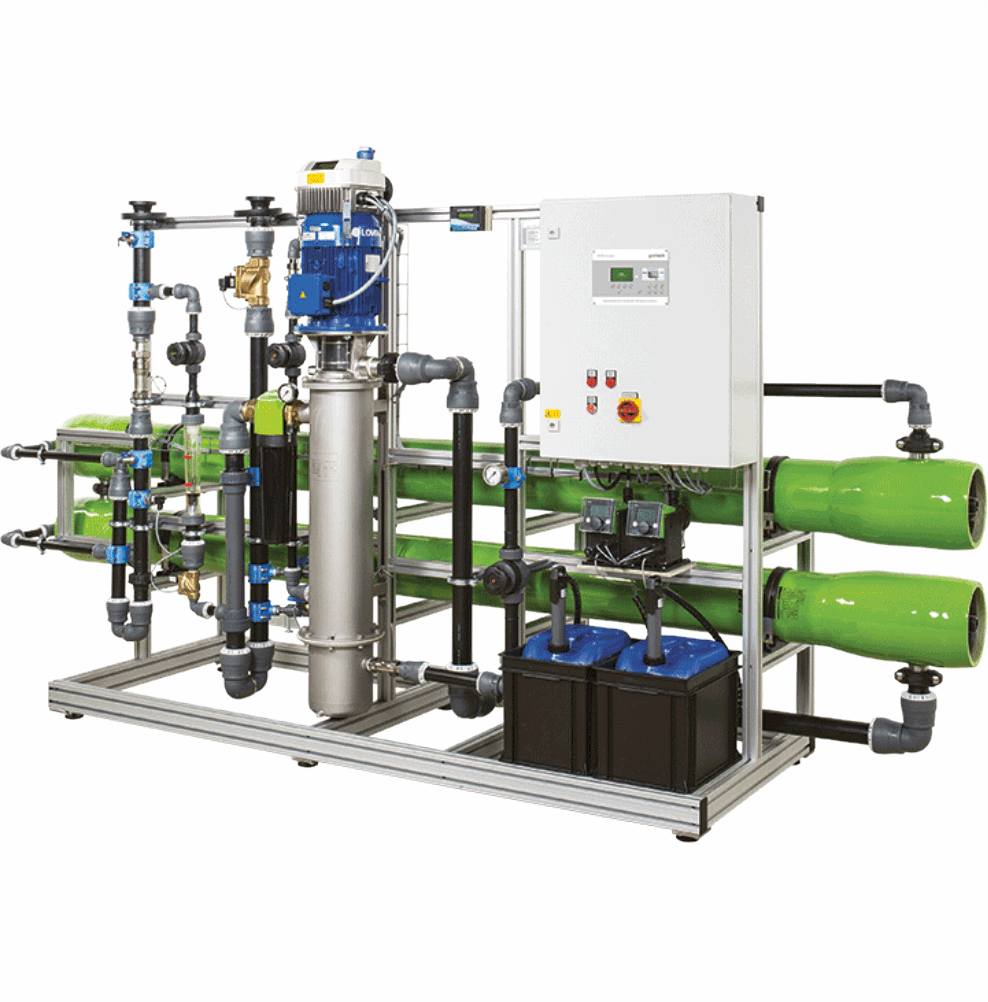

Die Baureihe GENO®-OSMO-RKF bietet Kompakt-Umkehrosmoseanlagen auf einem Rahmengestell in spezieller konstruktiver Ausführung. Die Permeatleistung der drei Baugrößen liegt zwischen 4.000-15.000 l/h. Die frequenzgeregelte Power-Unit als zentrale Hydraulikeinheit regelt den Mediumeintritt, die Weiterleitung zu den Modulen, die Konzentrat-Rückführung und die Konzentrat-Ableitung. Durchflussmessungen und Leitfähigkeitsüberwachung übernimmt die Sensortechnik. Die Prozesse der busfähigen Mikroprozessor-Steuerung werden per LCD visualisiert.
Der Aufstellort muss genügend Platz bieten. Ein ausreichend großes und belastbares Fundament ist vorzusehen. Die notwendigen Anschlüsse sind vor Beginn der Installationsarbeiten einzurichten. Die Installation der Umkehrosmoseanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf deshalb nur von einem zugelassenen Installationsbetrieb durchgeführt werden.
Die Umkehrosmoseanlage GENO®-OSMO-RKF arbeitet nach dem Umkehrosmoseverfahren. Beim Osmosevorgang werden wässrige Lösungen unterschiedlicher Konzentration durch eine halbdurchlässige Membrane getrennt.
Dem Naturgesetz folgend versuchen sich die Konzentrationen auszugleichen. Dabei stellt sich auf der Seite der höheren Ausgangskonzentration der sogenannte "osmotische Druck" ein. Bei der Umkehrosmose wird diesem "osmotischen Druck" ein höherer Druck entgegengesetzt. Die Folge: Der Vorgang läuft in umgekehrter Richtung ab. Der besondere Vorteil der Umkehrosmose-Technik gegenüber anderen Verfahren in der Wasseraufbereitung liegt darin, dass neben der Entfernung von gelösten Salzen auch Bakterien, Keime und Partikel, sowie gelöste organische Substanzen reduziert werden.
Maße und Gewichte
|
3000 |
4000 |
5000 |
6000 | |
|---|---|---|---|---|
|
Maße B x T x H [mm] |
4000x900x2000 |
4000x900x2000 |
3000x900x2000 |
4000x900x2000 |
|
Erforderliche Raumhöhe, min. [mm] |
2500 |
2500 |
2500 |
2500 |
|
Betriebsgewicht, ca. [kg] |
650 |
700 |
800 |
900 |
Anschlussdaten
|
3000 |
4000 |
5000 |
6000 | |
|---|---|---|---|---|
|
Anschlussnennweite Einspeisewasserzuleitung (Klebemuffe) [DN] |
40 |
40 |
40 |
40 |
|
Anschlussnennweite Permeatableitung (Klebemuffe) [DN] |
25 |
25 |
32 |
32 |
|
Anschlussnennweite Konzentratableitung (Klebemuffe) [DN] |
20 |
20 |
20 |
20 |
|
Kanalanschluss erforderlich min. [DN] |
70 |
70 |
70 |
70 |
|
Elektrische Anschlussleistung [kW] |
4,0 |
5,5 |
5,5 |
5,5 |
|
Netzanschluss [V/Hz] |
3 x 380 – 415 V / 50 Hz |
3 x 380 – 415 V / 50 Hz |
3 x 380 – 415 V / 50 Hz |
3 x 380 – 415 V / 50 Hz |
|
Schutzart |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
Leistungsdaten
|
3000 |
4000 |
5000 |
6000 | |
|---|---|---|---|---|
|
Permeatleistung bei Einspeisewassertemperatur 15 / 10 °C und Ausbeute 75% [m³/h] |
3,0 / 2,55 |
4,0 / 3,4 |
5,0 / 4,25 |
6,0 / 5,1 |
|
Permeatleistung pro Tag (max. 24 h) ca. max./min. [m³/d] |
72 / 61,2 |
96 / 81,6 |
120 / 102 |
144 / 122,4 |
|
Zulauffließdruck Einspeisewasser, min./max. [bar] |
2,5 / 5,0 |
2,5 / 5,0 |
2,5 / 5,0 |
2,5 / 5,0 |
|
Ablaufdruck Permeat, ca. [bar] |
0,5 – 1,5 |
0,5 – 1,5 |
0,5 – 1,5 |
0,5 – 1,5 |
|
Nenndruck [PN] |
16 |
16 |
16 |
16 |
|
Gesamtsalzgehalt Einspeisewasser als NaCl max. [ppm] |
500 |
500 |
500 |
500 |
|
Salzrückhalt [%] |
95-99 |
95-99 |
95-99 |
95-99 |
|
Verblockungsindex (SDI) |
< 3 |
< 3 |
< 3 |
< 3 |
|
Konzentrat-Kanal-Volumenstrom bei Einspeisewassertemperatur 15 / 10 °C, Ausbeute 75 % ca. [m³/h] |
1,0 / 0,85 |
1,33 / 1,13 |
1,67 / 1,42 |
2,0 / 1,7 |
|
Einspeisewasser-Volumenstrom bei Einspeisewassertemperatur 15 / 10 °C und 75% Ausbeute ca. [m³/h] |
4,0 / 3,4 |
5,3 / 4,53 |
6,67 / 5,67 |
8,0 / 6,8 |
|
Konzentratrückführung (intern) [l/h] |
2000 - 3000 |
2000 - 3000 |
2000 - 3000 |
2000 - 3000 |
|
Ausbeute min./max. [%] |
50-75 (einstellbar) |
50-75 (einstellbar) |
50-75 (einstellbar) |
50-75 (einstellbar) |
|
Anzahl Module (Größe 8“) [Stck.] |
3 |
3 |
4 |
5 |
