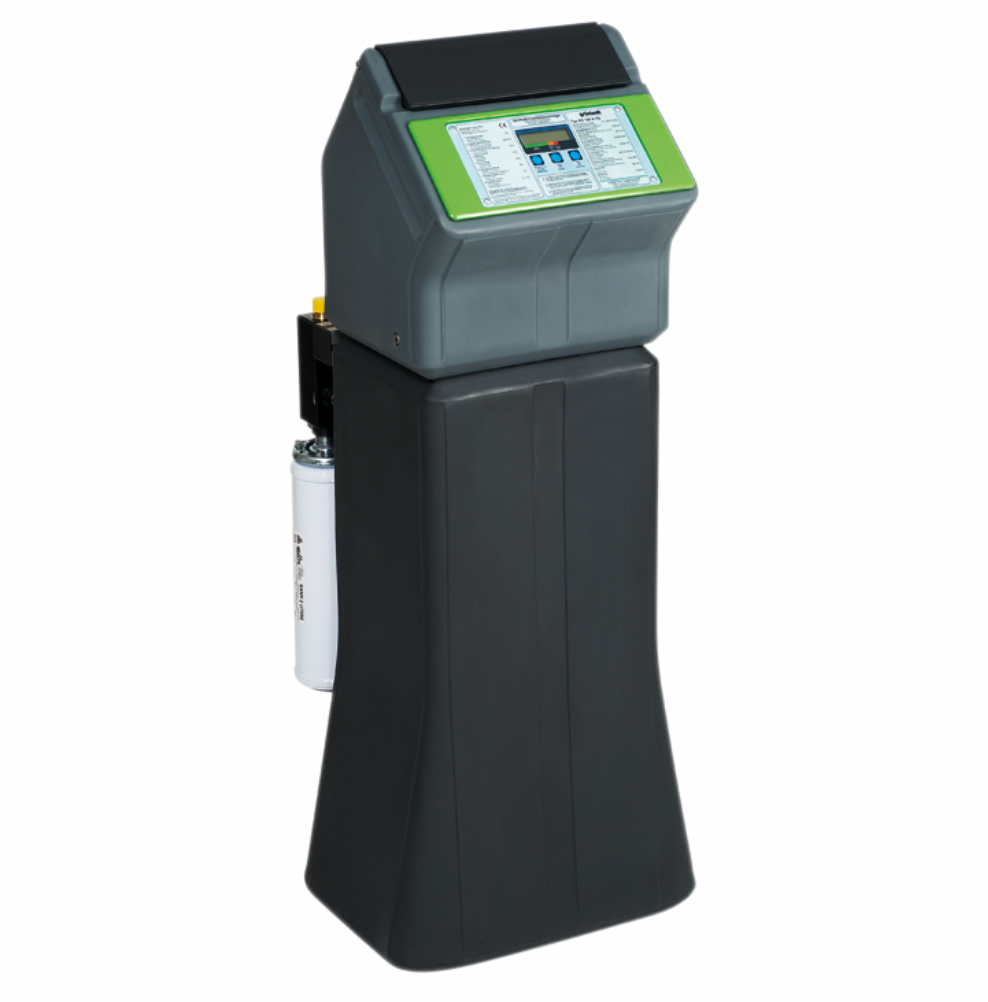

GENO®-OSMO RO 125K
Die platzsparende Umkehrosmoseanlage GENO®-OSMO RO 125K entsalzt Speisewässer, die in ihrer Zusammensetzung der deutschen Trinkwasserverordnung entsprechen. Der Osmosevorgang trennt wässrige Lösungen über eine halbdurchlässige Membrane in „Permeat“ (nicht bzw. gering verschmutztes Wasser) und „Konzentriertes Wasser“. Die jeweiligen Mengen und damit die Permeatausbeute erfasst die Kompaktanlage über eine Mikroprozessorsteuerung. Das Permeat wird in einem integrierten Speicher gesammelt. Der Umkehrosmoseanlage GENOR-OSMO RO 125K ist grundsätzlich ein Feinfilter (50 oder 80 µm), Systemtrenner (DK), sowie eine Enthärtungsanlage oder eine Dosieranlage zur Zugabe von Inhibitoren vorzuschalten.
Der Aufstellort muss genügend Platz bieten. Ein ausreichend großes und belastbares Fundament ist vorzusehen. Die notwendigen Anschlüsse sind vor Beginn der Installationsarbeiten einzurichten. Die Installation der Umkehrosmoseanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf deshalb nur von einem zugelassenen Installationsbetrieb durchgeführt werden. Örtliche Installationsvorschriften und die allgemeinen Richtlinien sind zu beachten. Vorzuschalten sind: Feinfilter (Feinfilter BOXER® K), Systemtrenner, Enthärtungsanlage und Aktivkohlefilter.
Die Umkehrosmoseanlage GENO-OSMO RO 125K arbeitet nach dem Umkehrosmoseverfahren. Beim Osmosevorgang werden wässrige Lösungen unterschiedlicher Konzentration durch eine halbdurchlässige Membrane getrennt. Dem Naturgesetz folgend versuchen sich die Konzentrationen auszugleichen. Dabei stellt sich auf der Seite der höheren Ausgangskonzentration der sogenannte "osmotische Druck" ein. Bei der Umkehrosmose wird diesem "osmotischen Druck" ein höherer Druck entgegengesetzt. Die Folge: Der Vorgang läuft in umgekehrter Richtung ab. Der besondere Vorteil der Umkehrosmose-Technik gegenüber anderen Verfahren in der Wasseraufbereitung liegt darin, dass neben der Entfernung von gelösten Salzen auch Bakterien, Keime und Partikel, sowie gelöste organische Substanzen verringert werden.
Maße und Gewichte
|
GENO-OSMO RO 125K-TS |
GENO-OSMO RO 125K-TL | |
|---|---|---|
|
Maße B x T x H [mm] |
450 x 600 x 1130 |
450 x 600 x 1130 |
|
Leergewicht ca. [kg] |
37 |
30 |
|
Betriebsgewicht, ca. [kg] |
75 |
30 |
Leistungsdaten
|
GENO-OSMO RO 125K-TS |
GENO-OSMO RO 125K-TL | |
|---|---|---|
|
Permeatleistung bei Einspeisewassertemperatur 10 °C/15 °C [l/h] |
105/125 |
105/125 |
|
elektrische Pumpenleistung bei Arbeitsdruck [kW] |
0,37 |
0,37 |
|
Permeatleistung pro Tag (max. 24 h) ca. min./max. [m³/d] |
2,5/3,0 |
2,5/3,0 |
|
Zulauffließdruck Einspeisewasser, min. [bar] |
2,5 |
2,5 |
|
Permeatvorlage ca. [l] |
38 |
- |
|
Pumpenkennlinie Druckerhöhung [l/h/bar] |
300/3,5 – 1200/1,0 |
- |
|
Nenndruck |
PN 16 |
PN 16 |
|
Salzrückhalt |
95 – 99% |
95 – 99% |
|
Gesamtsalzgehalt Einspeisewasser als NaCl max. [ppm] |
1000 |
1000 |
|
Konzentrat-Volumenstrom, min. / max. (bei 15°C) [l/h] |
40/125 |
40/125 |
|
Einspeisewasser-Volumenstrom (Frischwasser 15°C) bei 75 % Ausbeute, max. [l/h] |
160 |
160 |
|
Ausbeute min./max. [%] |
50 – 75 (einstellbar) |
50 – 75 (einstellbar) |
Anschlussdaten
|
GENO-OSMO RO 125K-TS |
GENO-OSMO RO 125K-TL | |
|---|---|---|
|
Anschlussnennweite Einspeisewasserzuleitung |
½" (DN 15) AG |
½" (DN 15) AG |
|
Anschlussnennweite Permeatableitung |
½" (DN 15) AG |
½" (DN 15) AG |
|
Anschlussnennweite Konzentratableitung |
½" (DN 15) AG |
½" (DN 15) AG |
|
Kanalanschluss erforderlich min |
DN 50 |
DN 50 |
|
elektrische Anschlussleistung ca. [kW] |
0,85 |
0,50 |
|
Netzanschluss [V/Hz] |
230/50 |
230/50 |
|
Schutzart/Schutzklasse |
IP 54 |
IP 54 |
