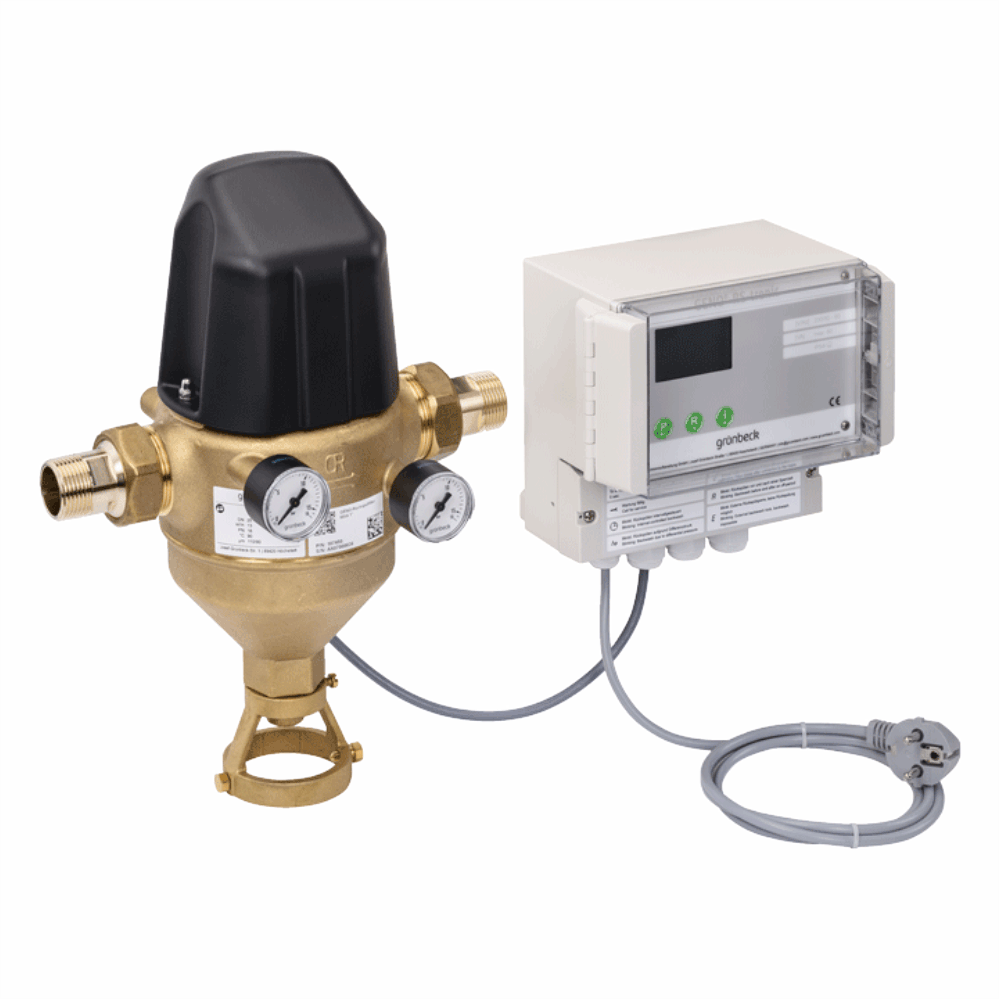

GENO®-Rückspülfilter MXA Verschraubung

Der GENO®-Rückspülfilter MXA mit Verschraubungen (bis Nennweite DN 50) übernimmt die Trinkwasserfiltration nach DIN EN 806-2 in Haushalten, Gewerbe und Industrie. Alle mediumberührten Teile des Filters sind aus Messing oder hochwertigem, technischem Kunststoff. In seiner vollautomatischen Ausführung ist er mit integrierter Antriebseinheit und frei programmierbarer Steuerung GENO®-RS-tronic ausgestattet. Die differenzdruck- und zeitgeregelte Steuerung löst die Rückspülung über einen externen potenzialfreien Kontakt oder über eine Bedientaste an der GENO®-RS-tronic aus. Der GENO®-Rückspülfilter MXA ist bezüglich Wartung und Service individuell programmierbar. Ein Serienfiltereinsatz mit 100 µm Feinheit ist vorgesehen, Filterelemente mit 50, 200 und 500 µm sind lieferbar.

  • Anschlussnennweite von R 1“ bis 2“

  • Filterkerze aus Edelstahl

  • Kanalanschluss DN 50

  • Wassertemperatur bis 90 °C

  • Nenndruck PN 16 bar

  • Serienfiltereinsatz 100 µm; 50 µm, 200 µm und 500 µm lieferbar

  • DVGW-zertifiziert

Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten. Die Filter sollten gemäß ihrer Nennweite in gleichdimensionierte Rohrleitungen eingebaut werden. Für den elektrischen Anschluss ist im Bereich von ca. 1,2 m eine separate Steckdose erforderlich. Die Ableitung des Spülwassers erfolgt gem. DIN EN 1717 in einen Abwasserkanal (auf rückstaufreie Ableitung achten).

Filtration
Das ungefilterte Rohwasser strömt durch die Eingangsseite in den Filter und dringt durch das Filterelement zum Reinwasserausgang.

Durch die Filtration werden Fremdpartikel mit einer Größe, je nach Filterelement, von > 50 μm, 100 μm, 200 μm, 500 μm zurückgehalten.

Abhängig von Größe und Gewicht bleiben die Fremdpartikel entweder am Filterelement haften, oder sie fallen direkt nach unten und sammeln sich an der tiefsten Stelle des Filters.

Rückspülung
Manuelle und Zeitgesteuerte Rückspülung.

Der Druck des gefilterten Reinwassers wird zur Rückspülung genutzt.

Die Auslösung der Rückspülung bewirkt mehrere Dinge:
• Abstreifbürsten lösen auf der Seite des Rohwassers Fremdpartikel von den Filterelementen.
• Eine Absaugdüse öffnet den Kanalausgang an der Unterseite des Filters in Richtung Spülwasseranschluss.
• Der Druck des Reinwassers ist größer als der Atmosphärendruck am Spülwasseranschluss.
• Durch diesen Differenzdruck strömt ein Teil des Reinwassers durch die Filterelemente im Bereich der hohlen Abstreifbürsten in die Absaugdüse.
• Dieser Teil des Reinwassers wird so als Spülwasser genutzt.
• Das Spülwasser spült die gelösten Fremdpartikel durch die Absaugdüse.
• Das Spülwasser verlässt den Filter über die Absaugdüse durch den Kanalausgang in Richtung Spülwasseranschluss.
• Am Ende der Rückspülung wird der Kanalausgang geschlossen.

Maße und Gewichte



Variante 1

Variante 2

Variante 3

Variante 4

Variante 5

Variante 6

Variante 7

Einbaulänge ohne Verschraubung [mm]

190

190

206

206

-

-

-

Einbaulänge mit Verschraubung [mm]

276

281

342

323

-

-

-

Einbaulänge ohne Gegenflansche Flansche PN 16 nach DIN [mm]

-

-

-

-

220

250

250

Wandabstand min. [mm]

115

115

115

115

115

125

125

Bauhöhe über Mitte Anschluss [mm]

153

153

233

233

233

243

243

Bauhöhe UK-Filter bis Mitte Anschluss [mm]

194

194

212

212

212

302

302

Gesamthöhe [mm]

347

347

445

445

445

545

545

Freiraum über Filteroberkante [mm]

130

130

130

130

130

130

130

Ausbaumaß für Filterelement [mm]

100

100

minimal 100
optimal ab 215

minimal 100
optimal ab 215

minimal 100
optimal ab 215

minimal 100
optimal ab 315

minimal 100
optimal ab 315

Dichtfläche max. [mm]

-

-

-

-

122

140

158

Schraubenanzahl M 16 [St]

-

-

-

-

4

8

8

Kabellänge für Differenzdruckgeber [mm]

1500

1500

1500

1500

1500

1500

1500

Kabellänge für Antriebseinheit [mm]

1500

1500

1500

1500

1500

1500

1500

Netzkabellänge [mm]

1500

1500

1500

1500

1500

1500

1500

Leergewicht [kg]

8,6

8,7

12,7

12,7

14,8

19

20

Anschlussdaten



Variante 1

Variante 2

Variante 3

Variante 4

Variante 5

Variante 6

Variante 7

Anschlussgröße

1"

1¼"

1½"

2"

-

-

-

Anschlussnennweite

-

-

-

-

DN 65

DN 80

DN 100

Kanalanschluss

DN 50

DN 50

DN 50

DN 50

DN 50

DN 50

DN 50

Netzanschluss [V]/[Hz]

230/50 – 60
Betrieb mit Schutzkleinspannung 24 V~

230/50 – 60
Betrieb mit Schutzkleinspannung 24 V~

230/50 – 60
Betrieb mit Schutzkleinspannung 24 V~

230/50 – 60
Betrieb mit Schutzkleinspannung 24 V~

230/50 – 60
Betrieb mit Schutzkleinspannung 24 V~

230/50 – 60
Betrieb mit Schutzkleinspannung 24 V~

230/50 – 60
Betrieb mit Schutzkleinspannung 24 V~

Elektrische Daten Leistungsaufnahme Betrieb = max./Standby [VA]

26/19

26/19

26/19

26/19

26/19

26/19

26/19

Leistungsdaten



Variante 1

Variante 2

Variante 3

Variante 4

Variante 5

Variante 6

Variante 7

Durchflussleistung bei p 0,2(0,5)bar [m³/h]

8,5(13)

12(18,5)

22(30)

27(38,5)

30(47)

60(96,5)

60(98)

KV-Wert [m³/h]

18

25

46

56

69

124

138

Filterfeinheit [µm]

100

100

100

100

100

100

100

Obere/untere Durchlassweite nach DIN EN 13443 [µm]

110/90

110/90

110/90

110/90

110/90

110/90

110/90

Betriebsdruck bei Wassertemperatur max. [bar/°C]

10/90

10/90

10/90

10/90

10/90

10/90

10/90

Nenndruck

PN 16

PN 16

PN 16

PN 16

PN 16

PN 16

PN 16

Mindestfließdruck [bar]

2

2

2

2

2

2

2

Differenzdruckauslösung [bar]

0,4 – 0,5

0,4 – 0,5

0,4 – 0,5

0,4 – 0,5

0,4 – 0,5

0,4 – 0,5

0,4 – 0,5

Allgemeines



Variante 1

Variante 2

Variante 3

Variante 4

Variante 5

Variante 6

Variante 7

Wassertemperatur max. [°C]

90

90

90

90

90

90

90

Umgebungstemperatur max. [°C]

40

40

40

40

40

40

40

DVGW-Registriernummer

NW-9301BO0194

NW-9301BO0194

NW-9301BO0194

NW-9301BO0194

NW-9301BO0194

NW-9301BO0194

NW-9301BO0194

Rückspülwassermenge bei 3 bar Wasserdruck und einer Rückspülzeit von 1,5 min ca. [l]

40

40

40

40

40

40

40

Rückspülvolumenstrom max. bei 9 bar ca. [m3/h]

4

4

4

4

4

4

4
