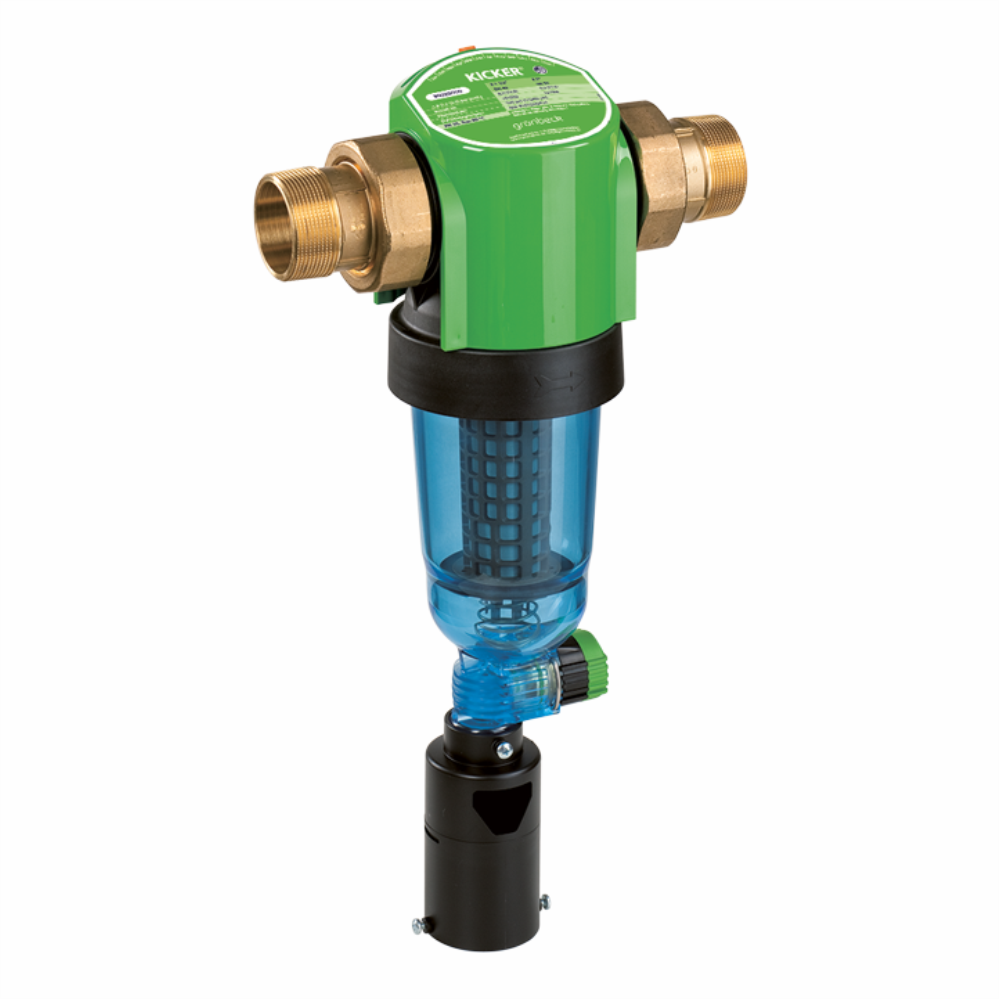

KICKER®

Der handbediente und leicht austauschbare Rückspülfilter KICKER® schützt die Hauswasserinstallation nach DIN EN 806-2. Der strömungstechnisch optimierte Filterkopf ist aus hochfestem, technischem Kunststoff, die Filterglocke leicht zu reinigen. Die 12-teilige Datumsanzeige erinnert an das Rückspülen (DIN EN 806-5). Das ist auch bei hohem Wasserdruck leicht auszulösen, dafür sorgen der Einhanddrehgriff und das selbstschließende Rückspülventil. Eine spezielle Düse reinigt das Filterelement während der Rückspülung besonders intensiv und effektiv. Diese weiterentwickelte Rückspültechnik senkt den Wasserverbrauch pro Rückspülung auf ein Minimum. Über den spritzwassersicheren Kanalanschluss (DIN EN 1717) kann der KICKER® an eine Kanalleitung angeschlossen werden.

  • erhältlich in den Größen 1 1/2" und 2"

  • Nennweiten DN 40 und 50

  • innovative Strömungstechnik für bessere Reinigung

  • niedriger Wasserverbrauch

  • Nenndruck PN 16 bar

  • für Wassertemperatur bis 30 °C

  • DVGW-zertifiziert

Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln, Dämpfen und direkter Sonnenbestrahlung gewährleisten.

Der Filtrationsvorgang
Das ungefilterte Rohwasser strömt durch das Gehäuse in den Filter. Das verunreinigte Wasser strömt von außen nach innen durch das Filterelement. Dabei werden Schmutzpartikel > 100 μm zurückgehalten. Das gereinigte Wasser fließt innen durch den Filter zum Reinwasserausgang.

Der Rückspülvorgang
Wenn aufgrund zunehmender Verschmutzung des Filterelementes der Wasserdruck im Leitungsnetz nachlässt, ist eine Rückspülung durchzuführen. Unabhängig vom Verschmutzungsgrad muss eine Rückspülung (Inspektion) jedoch spätestens alle 6 Monate stattfinden. Durch Drehen des Rückspülknopfes bis zum Anschlag wird der Kanal geöffnet.

Dadurch wird das Filterelement in die Rückspülposition gezogen. Das gereinigte Wasser durchströmt das Filterelement in entgegengesetzter Richtung und spült mit Hilfe der integrierten Düse das belegte Filterelement frei.

Der Wasserverbrauch für eine Rückspülung ist auf ein Minimum reduziert (siehe Abb. 4 „Rückspülwassermenge“). Die Dauer des Rückspülvorganges sollte, je nach Verschmutzungsgrad, ca. 5-10 Sekunden betragen. Wenn das Filterelement nicht ausreichend abgereinigt wurde, ist die Rückspülung nochmals durchzuführen.

Auch während des Rückspülvorganges läuft der Filtrationsprozess bei Wasserentnahme ohne Unterbrechung weiter.

Auf der Gehäuseoberseite des Rückspülfilters befindet sich ein Wartungsreiter, der bei der Inbetriebnahme und später nach der Inspektion auf den nächsten Wartungstermin gesetzt wird.

Maße und Gewichte



Variante 1

Variante 2

Gesamthöhe [mm]

520

520

Einbaulänge mit/ohne Verschraubung [mm]

283/160

277/160

Wandabstand min. [mm]

65

65

Leergewicht [kg]

3,6

4,3

Anschlussdaten



Variante 1

Variante 2

Anschlussgröße

1½“

2“

Anschlussnennweite

DN 40

DN 50

Leistungsdaten



Variante 1

Variante 2

Durchflussleistung bei p 0,2(0,5)bar [m³/h]

8,0(12,5)

8,9(13,5)

Filterfeinheit [µm]

100

100

Obere/untere Durchlassweite [µm]

120/80

120/80

Betriebsdruck [bar]

2-16

2-16

Nenndruck

PN 16

PN 16

Allgemeines



Variante 1

Variante 2

Wassertemperatur [°C]

30

30

Umgebungstemperatur [°C]

40

40

DVGW-Registriernummer

NW-9301CM0034

NW-9301CM0034
