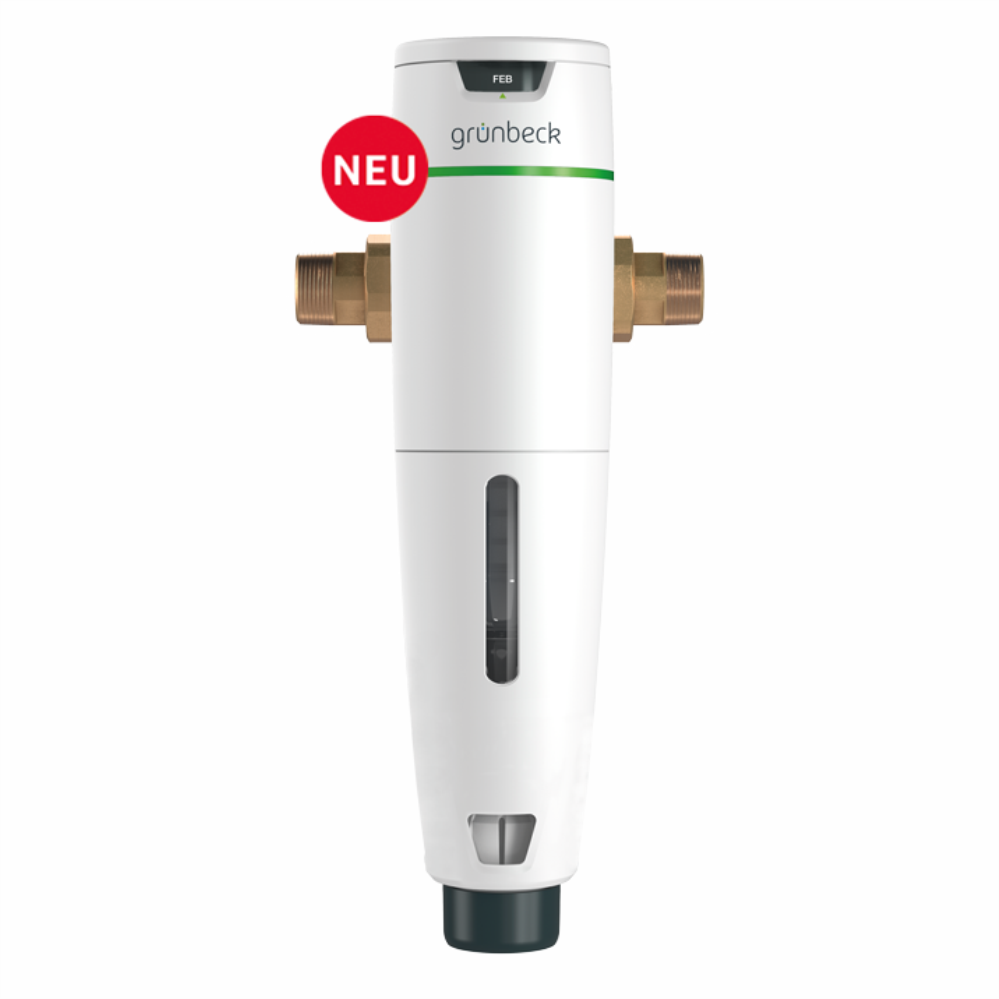

pureliQ:A

Der Automatikfilter pureliQ:A ist zur Filtration von Trink- und Brauchwasser bestimmt.

Komfortable Filtration mit dem Automatikfiler pureliQ:A. Die Rückspülung übernimmt selbständig und zeitgesteuert eine Motoreinheit für Sie. Bequemer als mit dem pureliQ:A geht es nicht.

Der Automatikfilter pureliQ:A passt perfekt zu allen Einsatzgebieten. Denn jeder pureliQ wird sorgfältig und bedarfsgerecht entwickelt – ausgelegt auf heutige und zukünftige Anforderungen.

Die Filter sind im Druck- und Unterdruckbereich verwendbar. Eine Rückspülung und die Einstellung des Nachdrucks auf der Entnahmeseite sind nur bei Einsatz im Druckbereich möglich.

Der Automatikfilter pureliQ:A ist nach den Vorgaben der DIN EN 13443-1 und der

DIN 19628 konstruiert und zum Einbau in die Trinkwasserinstallation nach DIN EN 806-2 (Einbau unmittelbar nach der Wasserzähleranlage) bestimmt.

Er schützt die Wasserleitungen und die daran angeschlossenen wasserführenden Systemteile vor Funktionsstörungen und Korrosionsschäden durch ungelöste Verunreinigungen (Partikel), wie zum Beispiel Rostteilchen oder Sand. Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dringt dann von außen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 µm zurückgehalten. Abhängig von Größe und Gewicht bleiben Fremdpartikel am Filterelement haften oder sie fallen direkt nach unten in die Filterglocke. Je nach Einstellung wird die Rückspülung automatisch durch die Steuerung ausgelöst. Einstellbare Rückspülintervalle sind 7, 30, 60 und 90 Tage. Eine manuelle Rückspülung kann jederzeit ausgelöst werden.

  • Blitzschnell: Vormontierte Komponenten ermöglichen eine Installation in wenigen Minuten

  • Ergonomisch: Bequemer Einbau in allen Situationen durch drehbaren Klick-Anschlussflansch

  • Kraftvoll: Grünbeck-Vortex-Technologie zur rückstandslosen Filterreinigung durch Wasserverwirbelung

  • Geschützt: Durchdachter Aufbau mit Sichtfenster zum Schutz vor UV-Licht

  • Sanft-organisches Design

  • Anschlussgröße: ¾“, 1“, 1 ¼“

  • Nenndruck: PN 16

  • Wasser-/Umgebungstemperatur: 30 °C/40 °C

  • Filterfeinheit: 100 μm

Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln, Dämpfen und direkter Sonnenbestrahlung gewährleisten. Der Einbauort muss gut zugänglich für Wartungsarbeiten sein.

Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dringt dann von außen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 µm zurückgehalten.

Abhängig von Größe und Gewicht bleiben Fremdpartikel am Filterelement haften oder sie fallen direkt nach unten in die Filterglocke.

Zusätzlich kann mit dem Druckminderer des Automatikfilters pureliQ:AD der Nachdruck auf der Entnahmeseite eingestellt werden.

Je nach Einstellung wird die Rückspülung automatisch durch die Steuerung ausgelöst. Einstellbare Rückspülintervalle sind 7, 30, 60 und 90 Tage. Grünbeck empfiehlt ein Rückspülintervall von 60 Tagen (werkseitige Einstellung). Eine manuelle Rückspülung kann jederzeit ausgelöst werden. Durch das Auslösen einer Rückspülung wird der Kanal geöffnet. Das Wasser fließt durch das Vorsieb zum Filterelement und durchströmt dies in umgekehrter Richtung zur normalen Filtration. Partikel, die auf dem Filterelement haften, werden dadurch gelöst und zum Kanal ausgespült.

Der Rückspülvorgang dauert ca. 50 Sekunden. Wenn Partikel auf dem Filterelement verbleiben, ist die Rückspülung erneut manuell auszulösen.

Maße und Gewichte



Variante 1

Variante 2

Variante 3

Anschlussnennweite

DN 20

DN 25

DN 32

Anschlussgröße

¾"

1"

1¼"

Bauhöhe bis Mitte Anschluss [mm]

285

285

285

Einbaulänge mit/ohne Verschraubung [mm]

185/100

182/100

191/100

Wandabstand min. [mm]

50

50

50

Bautiefe bis Mitte Anschluss [mm]

135

135

145

Gesamthöhe [mm]

385

385

385

Leergewicht [kg]

1,8

2,0

2,2

Betriebsgewicht ca. [kg]

2,3

2,5

2,7

Anschlussdaten



Variante 1

Variante 2

Variante 3

Anschlussnennweite

DN 20

DN 25

DN 32

Anschlussgröße

¾"

1"

1¼"

Kanalanschluss

DN 50

DN 50

DN 50

Netzanschluss [V]/[Hz]

100 – 240/50 – 60

100 – 240/50 – 60

100 – 240/50 – 60

Elektrische Leistungsaufnahme Betrieb= max./Standby [W]

2/0,075

2/0,075

2/0,075

Leistungsdaten



Variante 1

Variante 2

Variante 3

Nenndurchfluss bei p 0,2 (0,5) bar [m³/h]

3,2 (5,1)

4,2 (6,7)

5,0 (8,0)

KV-Wert [m³/h]

7,2

9,5

11,3

Filterfeinheit [µm]

100

100

100

Obere/untere Durchlassweite [µm]

120/80

120/80

120/80

Betriebsdruck [bar]

2 - 16

2 - 16

2 - 16

Nenndruck

PN 16

PN 16

PN 16

Allgemeines



Variante 1

Variante 2

Variante 3

Rückspülwassermenge bei 4 bar Vordruck [l]

ca. 14

ca. 14

ca. 14

Wassertemperatur [°C]

5 - 30

5 - 30

5 - 30

Umgebungstemperatur [°C]

5 - 40

5 - 40

5 - 40

DVGW-Registriernummer

NW-9301CT0031

NW-9301CT0031

NW-9301CT0031

SVGW-Zertifikat-Nummer

angemeldet

angemeldet

angemeldet

Aus hygienischen Gründen ist nach DIN EN 806-5, A, die Durchführung einer Rückspülung alle 6 Monate erforderlich, um die optimale Filterleistung und Hygiene der Filteranlage sicherzustellen.
