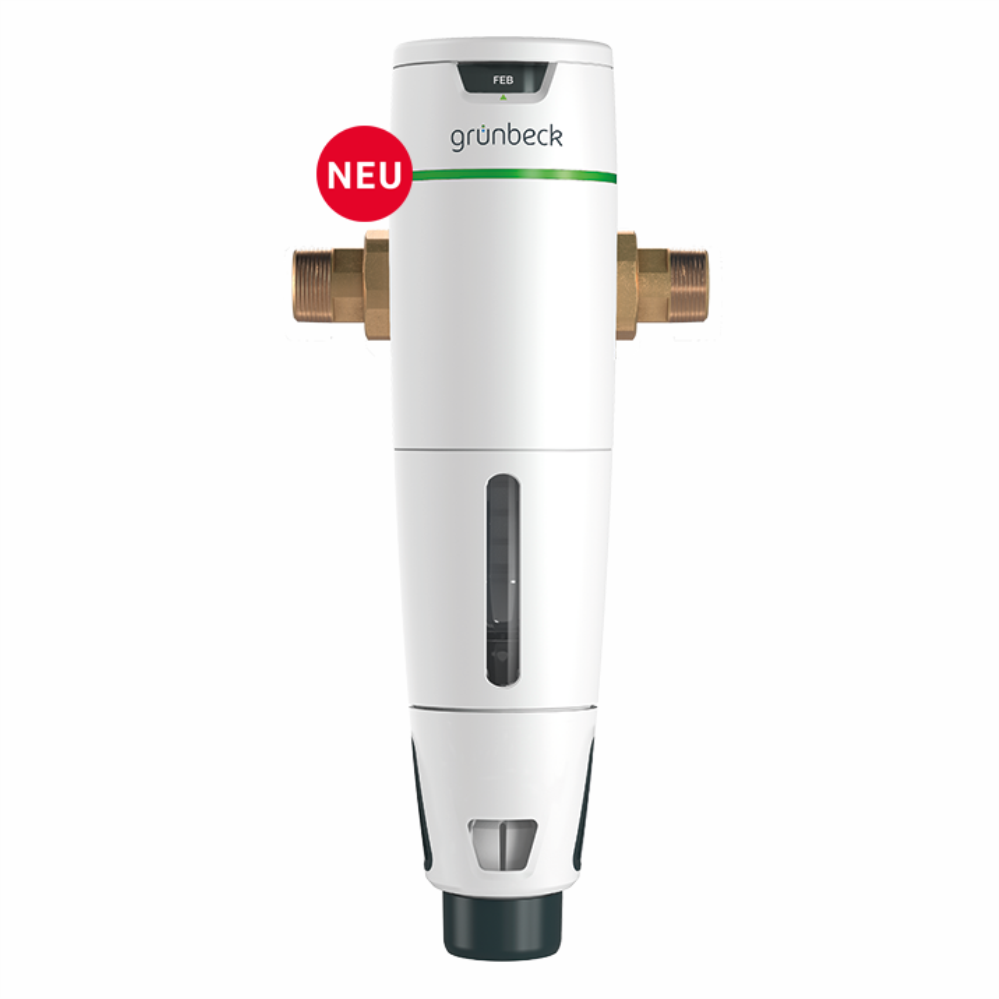

pureliQ:R

Der Rückspülfilter pureliQ:R ist zur Filtration von Trink- und Brauchwasser bestimmt. Er ist im Druck-/ und Unterdruckbereich verwendbar. Eine Rückspülung kann allerdings nur bei Einsatz im Druckbereich erfolgen. Feststoffe wie Rostteilchen oder Sandkörner können schwerwiegende Korrosionsschäden in Leitungen und Armaturen verursachen. Der Rückspülfilter pureliQ:R lässt es erst gar nicht so weit kommen. Er bildet die wichtige erste Stufe der Wasseraufbereitung und schützt damit wirksam Wasserinstallationen in Haushalt, Gewerbe und Industrie vor Funktionsstörungen und Korrosionsschäden. Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dringt dann von außen nach innen durch den Filtereinsatz zum Reinwasserausgang. Dabei werden Fremdpartikel >100 μm (DVGW-Version) zurückgehalten.

Unser neuer Rückspülfilter pureliQ:R garantiert verlässliche Filtration Tag für Tag durch handbedientes Rückspülen alle 6 Monate. Beim Rückspülen wird das Filterelement in umgekehrter Richtung durchflossen. Die im Filter zurückgehaltenen Partikel werden mit dem Spülwasser über einen Auslauf ausgespült. Der Rückspülfilter pureliQ:R ist nach den Vorgaben der DIN EN 13443-1 konstruiert und zum Einbau in die Trinkwasserinstallation nach DIN EN 806-2 (Einbau unmittelbar nach der Wasserzähleranlage) bestimmt.

  • Blitzschnell: Installation in wenigen Minuten durch vormontierte Komponenten

  • Ergonomisch: Drehbarer Klick-Anschlussflansch für bequemen Einbau in allen Situationen

  • Geschützt: Durchdachter Aufbau mit Sichtfenster zum Schutz vor UV-Licht

  • Beweglich: Flexibler Kanalanschluss für passgenaue Installation für perfekte Dichtheit

  • Kraftvoll: Grünbeck-Vortex-Technologie zur rückstandslosen Filterreinigung durch Wasserverwirbelung

  • Verlässlich: Schlauchadapter für sauberes Rückspülen auch ohne Kanalanschluss

  • Sanft-organisches Design

  • Anschlussgröße: ¾“, 1“, 1 ¼“

  • Nenndruck: PN 16

  • Wasser-/Umgebungstemperatur: 30°C/40°C

  • Filterfeinheit: 100μm

Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln, Dämpfen und direkter Sonnenbestrahlung gewährleisten. Der Einbauort muss gut zugänglich für Wartungsarbeiten sein.

Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dringt dann von außen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 µm zurück-gehalten.

Abhängig von Größe und Gewicht bleiben Fremdpartikel am Filterelement haften oder sie fallen direkt nach unten in die Filterglocke.

Durch Drehen des Rückspülmechanismus bis zum Anschlag wird der Kanal geöffnet. Das Wasser fließt durch das Vorsieb zum Filterelement und durchströmt dies in umgekehrter Richtung zur normalen Filtration.
Durch die innovative Grünbeck-Vortex-Technologie werden am Filterelement haftende Partikel gelöst und zum Kanal ausgespült.

Der Rückspülvorgang sollte ca. 5 – 10 Sekunden ausgeführt werden. Wenn Partikel auf dem Filterelement verbleiben ist die Rückspülung zu wiederholen. Grünbeck empfiehlt alle zwei Monate eine Rückspülung durchzuführen.

Zusätzlich kann mit dem durchflussoptimierten, nach DIN EN 1567 ausgelegten Druckminderer des Rückspülfilters pureliQ:RD der Nachdruck auf der Entnahmeseite auf 1 – 6 bar (Werkseinstellung 4 bar) eingestellt werden.

Maße und Gewichte



Variante 1

Variante 2

Variante 3

Bauhöhe bis Mitte Anschluss [mm]

285

285

285

Einbaulänge mit/ohne Verschraubung [mm]

185/100

182/100

191/100

Wandabstand min.

50

50

50

Bautiefe bis Mitte Anschluss [mm]

135

135

145

Gesamthöhe [mm]

385

385

385

Leergewicht [kg]

1,6

1,8

2,0

Betriebsgewicht ca. [kg]

2,1

2,3

2,5

Anschlussdaten



Variante 1

Variante 2

Variante 3

Anschlussnennweite

DN 20

DN 25

DN 32

Anschlussgröße

¾"

1"

1¼"

Kanalanschluss

DN 50

DN 50

DN 50

Leistungsdaten



Variante 1

Variante 2

Variante 3

Nenndurchfluss bei p 0,2 (0,5) bar [m³/h]

3,2 (5,1)

4,2 (6,7)

5,0 (8,0)

KV-Wert [m³/h]

7,2

9,5

11,3

Filterfeinheit [µm]

100

100

100

Obere/untere Durchlassweite [µm]

120/80

120/80

120/80

Nenndruck

PN 16

PN 16

PN 16

Allgemeines



Variante 1

Variante 2

Variante 3

Wassertemperatur [°C]

5 - 30

5 - 30

5 - 30

Umgebungstemperatur [°C]

5 - 40

5 - 40

5 - 40

DVGW-Registriernummer

NW-9301CT0031

NW-9301CT0031

NW-9301CT0031

SVGW-Zertifikat-Nummer

angemeldet

angemeldet

angemeldet

Aus hygienischen Gründen ist nach DIN EN 806-5, A, die Durchführung einer Rückspülung alle 6 Monate erforderlich, um die optimale Filterleistung und Hygiene der Filteranlage sicherzustellen.
