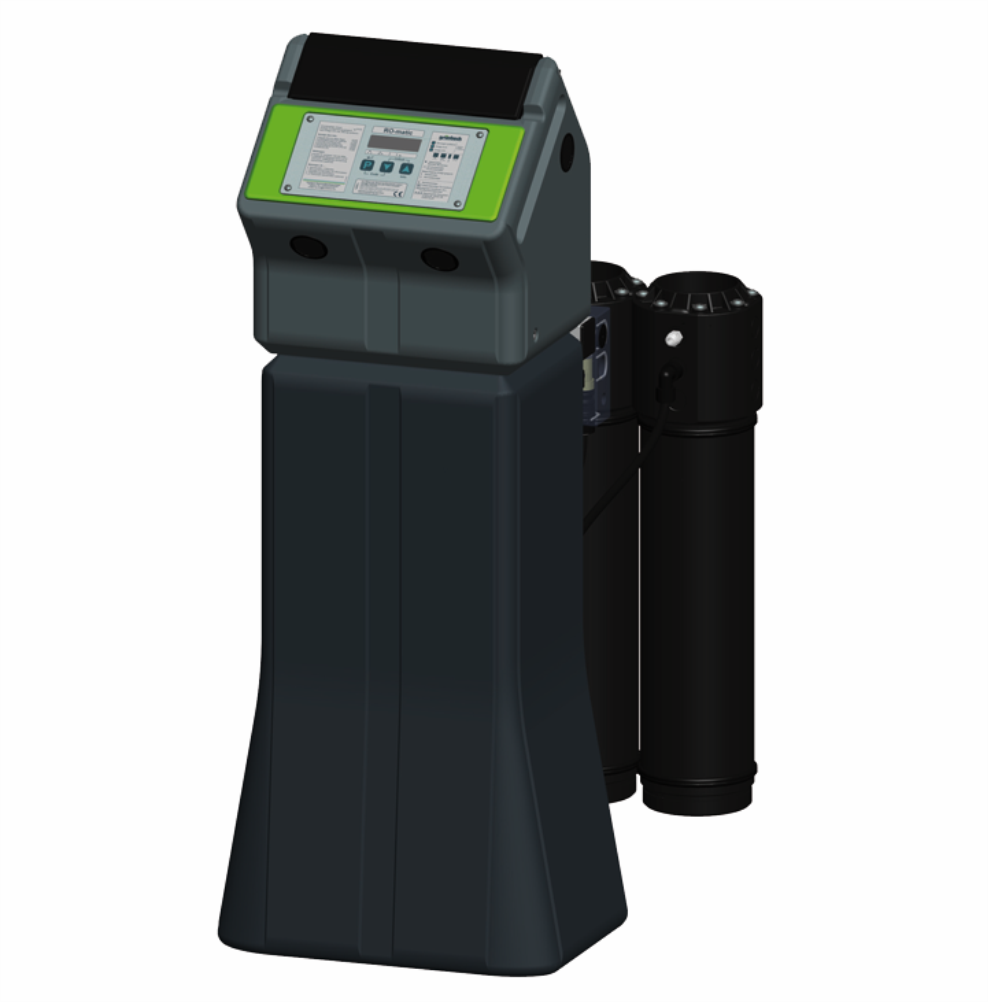

Umkehrosmoseanlage AVRO 125
AVRO ist ein von Grünbeck patentiertes Antiscaling und beugt der Kalkbildung vor. Im Gegensatz zu klassischen Verfahren kommen die Umkehrosmoseanlagen AVRO 125 ohne jeglichen Zusatz von Hilfsstoffen aus. Das die Membran anströmende Wasser wird im AVRO-Modul mit einem geringen elektrischen Gleichstrom behandelt. Aus den vorhandenen Kalzium- und Hydrogenkarbonationen des Wassers werden an einer speziellen Kathode Impfkristalle aus Kalziumkarbonat gebildet. Diese Kristalle werden ausgeschwemmt und die Membran wird nachweislich vor einer Kalkschichtbildung geschützt. Die AVRO 125 benötigt somit keine vorbereitende Enthärtungsanlage oder Antiscalant-Dosierung. Da sich keine Nebenprodukte bilden, entstehen auch keine Schadstoffe oder Korrosionsprodukte.
Der Aufstellort muss genügend Platz bieten. Ein ausreichend großes und belastbares Fundament ist vorzusehen. Die notwendigen Anschlüsse sind vor Beginn der Installationsarbeiten einzurichten. Die Installation der Umkehrosmoseanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf deshalb nur von einem zugelassenen Installationsbetrieb durchgeführt werden. Örtliche Installationsvorschriften und die allgemeinen Richtlinien sind zu beachten. Vorzuschalten sind: Feinfilter (Feinfilter BOXER® K), Systemtrenner und Aktivkohlefilter.
Die Umkehrosmoseanlage AVRO 125 TS/TL arbeitet nach dem Umkehrosmoseverfahren. Beim Osmosevorgang werden wässrige Lösungen unterschiedlicher Konzentration durch eine halbdurchlässige Membrane2) getrennt.
Dem Naturgesetz folgend versuchen sich die Konzentrationen auszugleichen. Dabei stellt sich auf der Seite der höheren Ausgangskonzentration der sogenannte "osmotische Druck" ein. Bei der Umkehrosmose wird diesem "osmotischen Druck" ein höherer Druck entgegengesetzt. Die Folge: Der Vorgang läuft in umgekehrter Richtung ab. Der besondere Vorteil der Umkehrosmose-Technik gegenüber anderen Verfahren in der Wasseraufbereitung liegt darin, dass neben der Entfernung von gelösten Salzen auch Bakterien, Keime und Partikel, sowie gelöste organische Substanzen verringert werden.
Maße und Gewichte
|
AVRO 125 TS |
AVRO 125 TL | |
|---|---|---|
|
Maße B x T x H [mm] |
600 x 600 x 1130 |
600 x 600 x 1130 |
|
Leergewicht ca. [kg] |
45 |
38 |
|
Betriebsgewicht, ca. [kg] |
85 |
40 |
Anschlussdaten
|
AVRO 125 TS |
AVRO 125 TL | |
|---|---|---|
|
Anschlussnennweite Einspeisewasserzuleitung |
½" (DN 15) AG |
½" (DN 15) AG |
|
Anschlussnennweite Permeatableitung |
½" (DN 15) AG |
½" (DN 15) AG |
|
Anschlussnennweite Konzentratableitung |
½" (DN 15) AG |
½" (DN 15) AG |
|
Kanalanschluss erforderlich min. |
DN 50 |
DN 50 |
|
elektrische Anschlussleistung ca. [kW] |
0,85 |
0,5 |
|
Netzanschluss [V/Hz] |
230/50 |
230/50 |
|
Schutzart/Schutzklasse |
IP 54 |
IP 54 |
Leistungsdaten
|
AVRO 125 TS |
AVRO 125 TL | |
|---|---|---|
|
Permeatleistung bei Einspeisewassertemperatur 10 °C/15 °C [l/h] |
105/125 |
105/125 |
|
elektrische Pumpenleistung bei Arbeitsdruck [kW] |
0,37 |
0,37 |
|
Permeatleistung pro Tag (max. 24 h) ca. min. / max. [m³/d] |
2,5/3,0 |
2,5/3,0 |
|
Zulauffließdruck Einspeisewasser, min. [bar] |
2,5 |
2,5 |
|
Permeatvorlage ca. [l] |
38 |
- |
|
Pumpenkennlinie Druckerhöhung [l/h/bar] |
300/3,5 – 1200/1,0 |
- |
|
Nenndruck |
PN 16 |
PN 16 |
|
Salzrückhalt |
95 – 99 % |
95 – 99 % |
|
Gesamtsalzgehalt Einspeisewasser als NaCl max. [ppm] |
1000 |
1000 |
|
Konzentrat-Volumenstrom (bei 15 °C) [l/h] |
125 |
125 |
|
Einspeisewasser-Volumenstrom (Frischwasser 15 °C) bei 50 % Ausbeute, max. [l/h] |
250 |
250 |
|
Ausbeute [%] |
50 |
50 |
