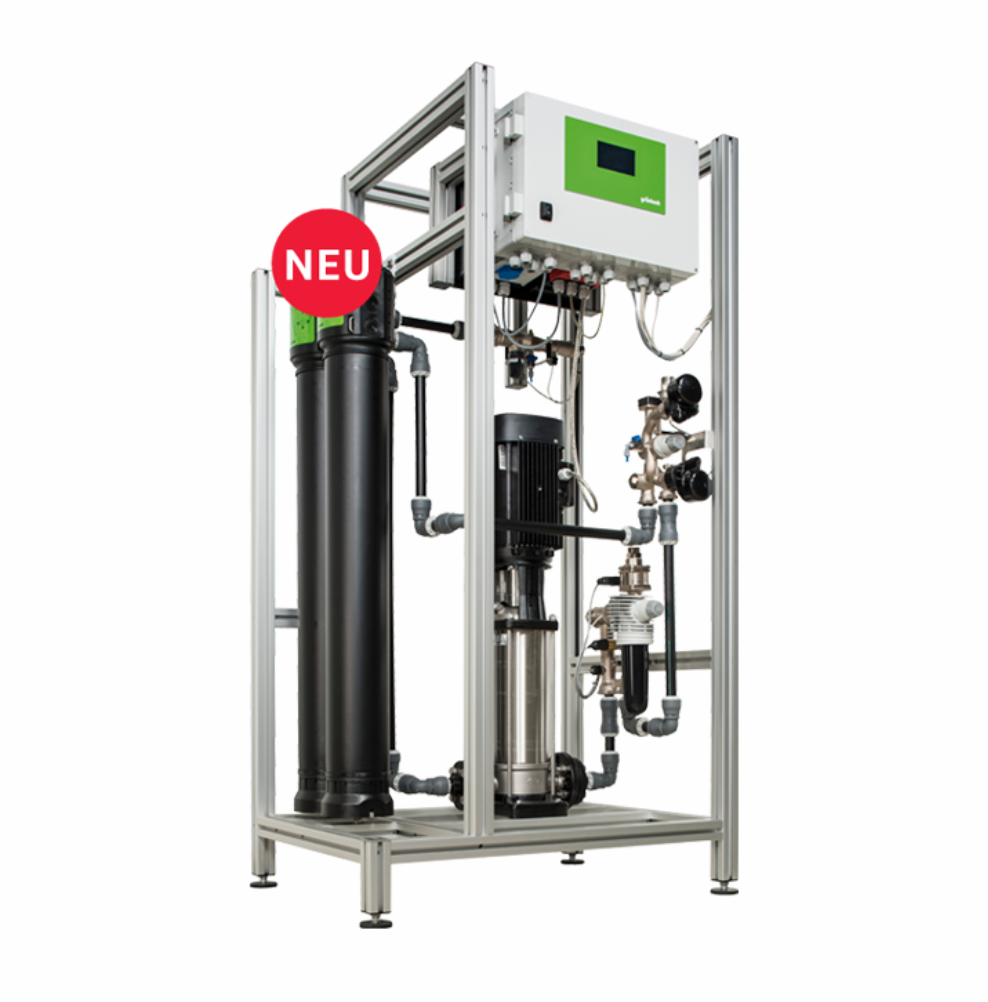

Umkehrosmoseanlage GENO®-OSMO-X
Die platzsparende Umkehrosmoseanlage GENO®-OSMO-X wird zur Entsalzung von Trinkwässern eingesetzt. Das erzeugte Permeat findet Verwendung in der Medizintechnik oder der Lebensmittel- und Getränkeindustrie. Über einen Feinfilter inkl. Druckminderer gelangt das Wasser über das Eingangsmagnetventil zur Hochdruckpumpe. Die Pumpendrehzahl lässt sich über einen Frequenzumrichter so einstellen, dass die anlagenspezifische Permeatleistung erreicht wird. Die Permeat-Ausbeute der GENO®-OSMO-X beträgt bis zu 80 %. Die GENO®-OSMO-X arbeitet energiesparend, lässt sich an gängige BUS-Systeme anbinden und ist mit integriertem Datenlogging und mehrsprachigem Touchpanel ausgestattet. Vorbereitend zur Umkehrosmose ist die AVRO-Technik einsetzbar.
Der Aufstellort muss genügend Platz bieten. Die Anlage darf nur mit der linken Seite (Druckrohre) bündig an einer Wand aufgestellt werden. Vor, hinter und rechts neben der Anlage muss ausreichend Abstand für Installations- und Servicearbeiten eingehalten werden (> 50 cm). Ein ausreichend großes und belastbares Fundament ist vorzusehen. Die notwendigen Anschlüsse sind vor Beginn der Installationsarbeiten einzurichten. Die Installation der Umkehrosmoseanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf deshalb nur von einem zugelassenen Installationsbetrieb durchgeführt werden. Örtliche Installationsvorschriften und die allgemeinen Richtlinien sind zu beachten. Vorzuschalten sind: Trinkwasserfilter (z. B. BOXER®), Systemtrenner, Enthärtungsanlage und Aktivkohlefilter.
Die Umkehrosmoseanlage GENO-OSMO-X arbeitet nach dem Umkehrosmoseverfahren. Beim Osmosevorgang werden wässrige Lösungen unterschiedlicher Konzentration durch eine halbdurchlässige Umkehrosmosemembrane getrennt.
Dem Naturgesetz folgend versuchen sich die Konzentrationen auszugleichen. Dabei stellt sich auf der Seite der höheren Ausgangskonzentration der sogenannte "osmotische Druck" ein. Bei der Umkehrosmose wird diesem "osmotischen Druck" ein höherer Druck entgegengesetzt. Die Folge: Der Vorgang läuft in umgekehrter Richtung ab.
Der besondere Vorteil der Umkehrosmose-Technik gegenüber anderen Verfahren in der Wasseraufbereitung liegt darin, dass neben der Entfernung von gelösten Salzen auch Bakterien, Keime und Partikel, sowie gelöste organische Substanzen verringert werden.
Über einen Feinfilter inkl. Druckminderer gelangt das Wasser zum Eingang der Speisewassersektion. Das Wasser fließt über das Magnetventil Speisewasser mit nachgeschaltetem Druckschalter Mindestdruck zur Hochdruckpumpe. Über einen Frequenzumrichter wird die Pumpendrehzahl so eingestellt, dass die anlagenspezifische Permeatleistung erreicht wird.
Das Wasser wird zu den Umkehrosmosemembranen geführt und in die Teilströme Permeat und Konzentrat geteilt. Ein Teilstrom des Konzentrates wird über ein Regelventil (motorgetrieben) dem Speisewasser wieder zugeführt, sorgt somit für eine gleichmäßige Überströmung der Umkehrosmosemembrane(n) und erhöht die Wirtschaftlichkeit der Umkehrosmose. Das Restkonzentrat wird über ein Regelventil (motorgetrieben) dem Kanal zugeführt.
Die Permeatleistung ist temperaturabhängig und bei 15 °C definiert. Sie sinkt pro °C Speisewassertemperatur < 3 %. Die Permeatleistung wird automatisch zur Temperatur geregelt. Die Ausbeute (Konzentrat-Kanal) sowie die Konzentratrückführung werden der geänderten Permeatleistung angepasst.
Maße und Gewichte
|
200 |
400 |
800 |
1200 |
1600 |
2200 |
3000 | |
|---|---|---|---|---|---|---|---|
|
Anlagenbreite [mm] |
900 |
900 |
1035 |
1035 |
1170 |
1170 |
1170 |
|
Anlagenhöhe [mm] |
1700 |
1700 |
1700 |
1700 |
1700 |
1700 |
1700 |
|
Anlagentiefe [mm] |
675 |
675 |
675 |
675 |
675 |
675 |
675 |
|
Raumhöhe/Einbauhöhe, min. [mm] |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
1800 |
|
Betriebsgewicht ca. [kg] |
100 |
115 |
145 |
170 |
195 |
240 |
290 |
Füllmengen und Verbrauchsdaten
|
200 |
400 |
800 |
1200 |
1600 |
2200 |
3000 | |
|---|---|---|---|---|---|---|---|
|
Anzahl Modul (Größe 4“) [St.] |
½ |
1 |
2 |
3 |
4 |
6 |
8 |
Leistungsdaten
|
200 |
400 |
800 |
1200 |
1600 |
2200 |
3000 | |
|---|---|---|---|---|---|---|---|
|
Permeatleistung bei | |||||||
|
Speisewassertemperatur 10 °C [l/h] |
170 |
340 |
680 |
1020 |
1360 |
1870 |
2550 |
|
Speisewassertemperatur 15 °C [l/h] |
200 |
400 |
800 |
1200 |
1600 |
2200 |
3000 |
|
Speisewassertemperatur 15 °C [m³/d] |
4,8 |
9,6 |
19,2 |
28,8 |
38,4 |
52,8 |
72,0 |
|
Zulauffließdruck Speisewasser min. [bar] |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
Ablaufdruck Permeat, min. [bar] |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Nenndruck |
PN 16 |
PN 16 |
PN 16 |
PN 16 |
PN 16 |
PN 16 |
PN 16 |
|
Salzrückhalt |
95-99 % |
95-99 % |
95-99 % |
95-99 % |
95-99 % |
95-99 % |
95-99 % |
|
Gesamtsalzgehalt Speisewasser als NaCl max. [ppm] |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Ausbeute min./max. [%] |
50-80 (einstellbar) |
50-80 (einstellbar) |
50-80 (einstellbar) |
50-80 (einstellbar) |
50-80 (einstellbar) |
65-80 (einstellbar) |
65-80 (einstellbar) |
|
Konzentratkanal-Volumenstrom, bei 80 % Ausbeute (bei 15 °C) [l/h] |
50 |
100 |
200 |
300 |
400 |
550 |
750 |
|
Speisewasser-Volumenstrom (15 °C) bei 80 % Ausbeute [l/h] |
250 |
500 |
1000 |
1500 |
2000 |
2750 |
3750 |
Anschlussdaten
|
200 |
400 |
800 |
1200 |
1600 |
2200 |
3000 | |
|---|---|---|---|---|---|---|---|
|
Anschlussnennweite (AG) Speisewasserzuleitung |
1" |
1" |
1" |
1" |
1" |
1 ¼“ |
1 ¼“ |
|
Anschlussnennweite (AG) Permeatableitung |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
|
Anschlussnennweite (AG) Konzentratableitung |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
|
Kanalanschluss min. | |||||||
|
ohne Option AVRO |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
DN 50 |
|
mit Option AVRO |
DN 50 |
DN 50 |
DN 50 |
DN 100 |
DN 100 |
- |
- |
|
Netzanschluss [V]/[Hz] |
3/N/PE400 V/50…60 Hz |
3/N/PE400 V/50…60 Hz |
3/N/PE400 V/50…60 Hz |
3/N/PE400 V/50…60 Hz |
3/N/PE400 V/50…60 Hz |
3/N/PE400 V/50…60 Hz |
3/N/PE400 V/50…60 Hz |
|
Bauseitiger Netzabgang min. |
5,5 kW/C 20 A/2,5 mm² |
5,5 kW/C 20 A/2,5 mm² |
5,5 kW/C 20 A/2,5 mm² |
5,5 kW/C 20 A/2,5 mm² |
5,5 kW/C 20 A/2,5 mm² |
5,5 kW/C 20 A/2,5 mm² |
5,5 kW/C 20 A/2,5 mm² |
|
Schutzart/Schutzklasse |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
|
Leistungsaufnahme bei druckloser Förderung des Permeats in einen Tank bei 8 kHz Schaltfrequenz des Frequenzumrichters und 4 bar Vordruck im Speisewasser | |||||||
|
Ausbeute 80 % [kW] |
0,53 |
0,87 |
0,94 |
1,40 |
1,74 |
2,10 |
2,30 |
|
Ausbeute 50 % [kW] |
0,53 |
0,88 |
0,94 |
1,30 |
1,60 |
- |
- |
|
Leistungsaufnahme bei Förderung des Permeats direkt zu den Verbrauchern mit einem Versorgungsdruck von 3,8 bar bei 8 kHz Schaltfrequenz des Frequenzumrichters und 4 bar Vordruck im Speisewasser | |||||||
|
Ausbeute 80 % [kW] |
0,86 |
1,44 |
1,60 |
2,00 |
2,31 |
2,30 |
2,80 |
|
Ausbeute 50 % [kW] |
0,81 |
1,20 |
1,41 |
1,90 |
2,11 |
- |
- |
Allgemeines
|
200 |
400 |
800 |
1200 |
1600 |
2200 |
3000 | |
|---|---|---|---|---|---|---|---|
|
Speisewassertemperatur min./max. [°C] |
10/30 |
10/30 |
10/30 |
10/30 |
10/30 |
10/30 |
10/30 |
|
Umgebungstemperatur min./max. [°C] |
5/35 |
5/35 |
5/35 |
5/35 |
5/35 |
5/35 |
5/35 |
Option 1 Antiscalant ohne Dosierchemikal
|
200 |
400 |
800 |
1200 |
1600 |
2200 |
3000 | |
|---|---|---|---|---|---|---|---|
|
Betriebsgewicht ca. [kg] |
115 |
130 |
160 |
185 |
210 |
255 |
305 |
|
Anlagenausbeute max. [%] |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
Option 2 AVRO für GENO-OSMO-X
|
200 |
400 |
800 |
1200 |
1600 |
2200 |
3000 | |
|---|---|---|---|---|---|---|---|
|
Betriebsgewicht ca. [kg] |
115 |
145 |
190 |
215 |
255 |
- |
- |
|
Anlagenausbeute max. [%] |
50 – 75 (Standardeinstellung 50 %) |
50 – 75 (Standardeinstellung 50 %) |
50 – 75 (Standardeinstellung 50 %) |
50 – 75 (Standardeinstellung 50 %) |
50 – 75 (Standardeinstellung 50 %) |
50 – 75 (Standardeinstellung 50 %) |
50 – 75 (Standardeinstellung 50 %) |
