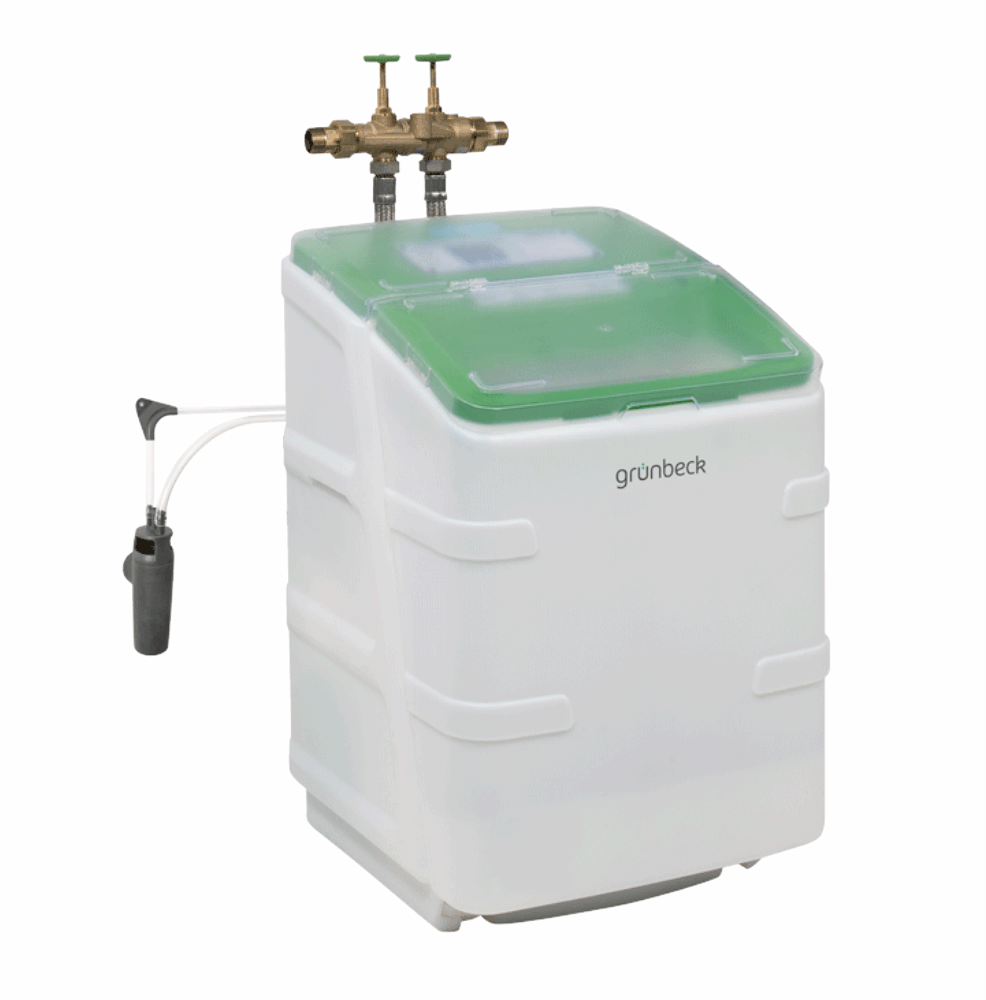

Weichwassermeister® GSX 10-l
Der Weichwassermeister® GSX 10-l bewährt sich beim Einsatz in Gewerbe und Industrie zur Erzeugung von Produktions- oder Brauchwasser. Dort wird meist enthärtetes Wasser von < 0,1 °dH verlangt. Die Richtlinien der DIN 19636-100 gelten hierfür nicht. Das Modell GSX 10-l ist eine mengenabhängig gesteuerte Pendelanlage in Kompaktbauweise. Das zweiteilige Kunststoff-Gehäuse mit Technikteil und Salztank ist zur Wartung trennbar. Der Weichwassermeister® GSX 10-l nutzt das Prinzip des Ionenaustausches und produziert weiches Wasser. Die mit Wassermengenzähler gesteuerte Enthärtungsanlage wird mit Vollbesalzung betrieben. Das Ionenaustauscherharz wird während der Regeneration, die nur 30 Minuten dauert, automatisch desinfiziert. Bedienerfreundlich sind, neben dem selbstlaufenden Inbetriebnahmeprogramm, die Mikroprozessorsteuerung und Digitalanzeige. Das Gerät beinhaltet die Wasserprüfeinrichtung „Gesamthärte” und den Anschlussblock R 1" mit Wasserzählerverschraubungen.
Beachten Sie örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten. Vor den Anlagen muss grundsätzlich ein Trinkwasserfilter und ggf. Druckminderer (z. B. BOXER® KD) installiert sein. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten. Für den elektrischen Anschluss ist im Bereich von ca. 1,2 m eine Schukosteckdose erforderlich. Zur Ableitung des Regenerierwassers muss ein Kanalanschluss vorhanden sein.
Die Enthärtungsanlagen Weichwassermeister GSX arbeiten nach dem Ionenaustauschverfahren.
Sie sind mit einer Steuerung und einem Zentralsteuerventil für beide Austauscher ausgestattet und werden mengenabhängig gesteuert. Die Regeneration wird ausgelöst, wenn die vorgegebene Wassermenge in einem Austauscher enthärtet wurde. Unmittelbar bevor der andere Austauscher in Betrieb geht, wird dieser noch mit Frischwasser gespült.
Durch die weiter entwickelte Solebevorratung ist es möglich, nahezu ohne Salzlösezeiten kürzeste Regenerationsintervalle zu fahren, was den Vorteil von hohen Dauerdurchflüssen bringt.
Maße und Gewichte
|
Weichwassermeister GSX |
10 |
10-I |
|---|---|---|
|
Enthärtungsanlagenbreite [mm] |
485 |
485 |
|
Enthärtungsanlagenhöhe [mm] |
730 |
730 |
|
Enthärtungsanlagentiefe [mm] |
535 |
535 |
|
Höhe Sicherheitsüberlauf Salztank [mm] |
530 |
530 |
|
Anschlusshöhe Steuerventil (Weichwasser) [mm] |
440 |
440 |
|
Anschlusshöhe Steuerventil (Rohwasser) [mm] |
490 |
490 |
|
Einbaulänge ohne Verschraubung [mm] |
190 |
190 |
|
Einbaulänge mit Verschraubung [mm] |
271 |
271 |
|
Betriebsgewicht ca. [kg] |
108 |
108 |
|
Versandgewicht ca. [kg] |
48 |
48 |
Anschlussdaten
|
Weichwassermeister GSX |
10 |
10-I |
|---|---|---|
|
Anschlussnennweite |
DN 25 (1" AG) |
DN 25 (1" AG) |
|
Kanalanschluss min. |
DN 50 |
DN 50 |
|
Netzanschluss [V]/[Hz] |
85-265/50-60 |
85-265/50-60 |
|
Elektrische Anschlussleistung |
|
|
Leistungsdaten
|
Weichwassermeister GSX |
10 |
10-I |
|---|---|---|
|
Nenndruck |
PN 10 |
PN 10 |
|
Betriebsdruck min./max. (empfohlen) [bar] |
2,0/8,0 (4,0) |
2,0/8,0 (4,0) |
|
Nenndurchfluss* (0 °dH, 0 °f, 0 mmol/l) [m³/h] |
1,4 |
0,75 |
|
Nenndurchfluss Weichwasser mit Verschnitt (Rohwasserhärte 20 °dH (35,6 °f, 3,56 mmol/l), Weichwasserhärte 8 °dH (14,2 °f, 1,42 mmol/l)) [m³/h] |
2,3 |
- |
|
Druckverlust [bar] |
0,8 |
0,2 |
|
Nenndurchfluss nach DIN EN 14743 bzw. KV-Wert (bei Druckverlust 1,0 bar, nur theoretischer Vergleichswert) [m³/h] |
1,7 |
- |
|
Nennkapazität [mol] |
- |
1,8 |
|
Kapazität pro kg Regeneriersalz [mol/kg] |
5,1 |
2,6 |
Allgemeines
|
Weichwassermeister GSX |
10 |
10-I |
|---|---|---|
|
Einsatzbereich Wohnhausgröße (bis Personen) |
3 – 5 (12) |
- |
|
Wasser-/Umgebungstemperatur max. [°C] |
30/40 |
30/40 |
|
DVGW-Registriernummer |
zur Prüfung angemeldet |
- |
Füllmengen und Verbrauchsdaten
|
Weichwassermeister GSX |
10 |
10-I |
|---|---|---|
|
Harzmenge (pro Austauscher) [l] |
6 |
6 |
|
Salzverbrauch pro Regeneration ca. [kg] |
0,350 |
0,700 |
|
Regeneriersalzvorrat max. [kg] |
65 |
65 |
|
Salzverbrauch [kg/m³ x °dH] |
0,035 (0,020/0,20) |
0,07 (0,039/0,39) |
|
Spülwasserdurchfluss max. [m³/h] |
0,44 |
0,44 |
|
Gesamtabwassermenge pro Regeneration ca. [l] |
25 |
30 |
|
Abwassermenge [l/m³ x °dH] |
2,5 (1,40/14,0) |
3,0 (1,69/16,9) |
